ASRock AD2700B-ITX / AD2500B-ITX Motherboard
簡體中文

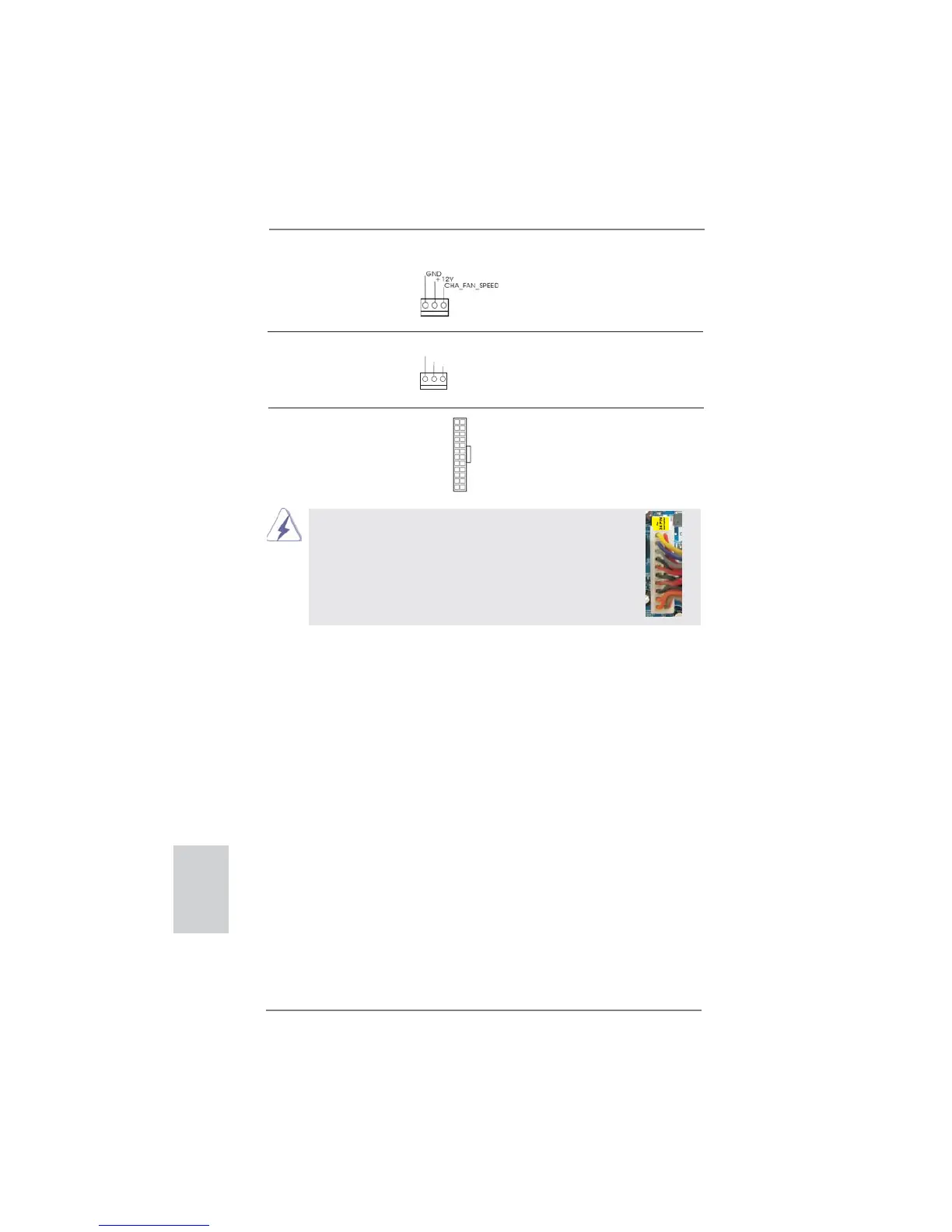

CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(3 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2或3頁第1項)
相接。
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2或3頁第5項)
12
1
24
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
機箱風扇接頭 請將風扇連接線接到這個
(3 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
(見第2或3頁第3項)
相接。
GND
+12V
CPU_FAN_SPEED
