ASROCK AD2700B-ITX Quick Installation Guide

137

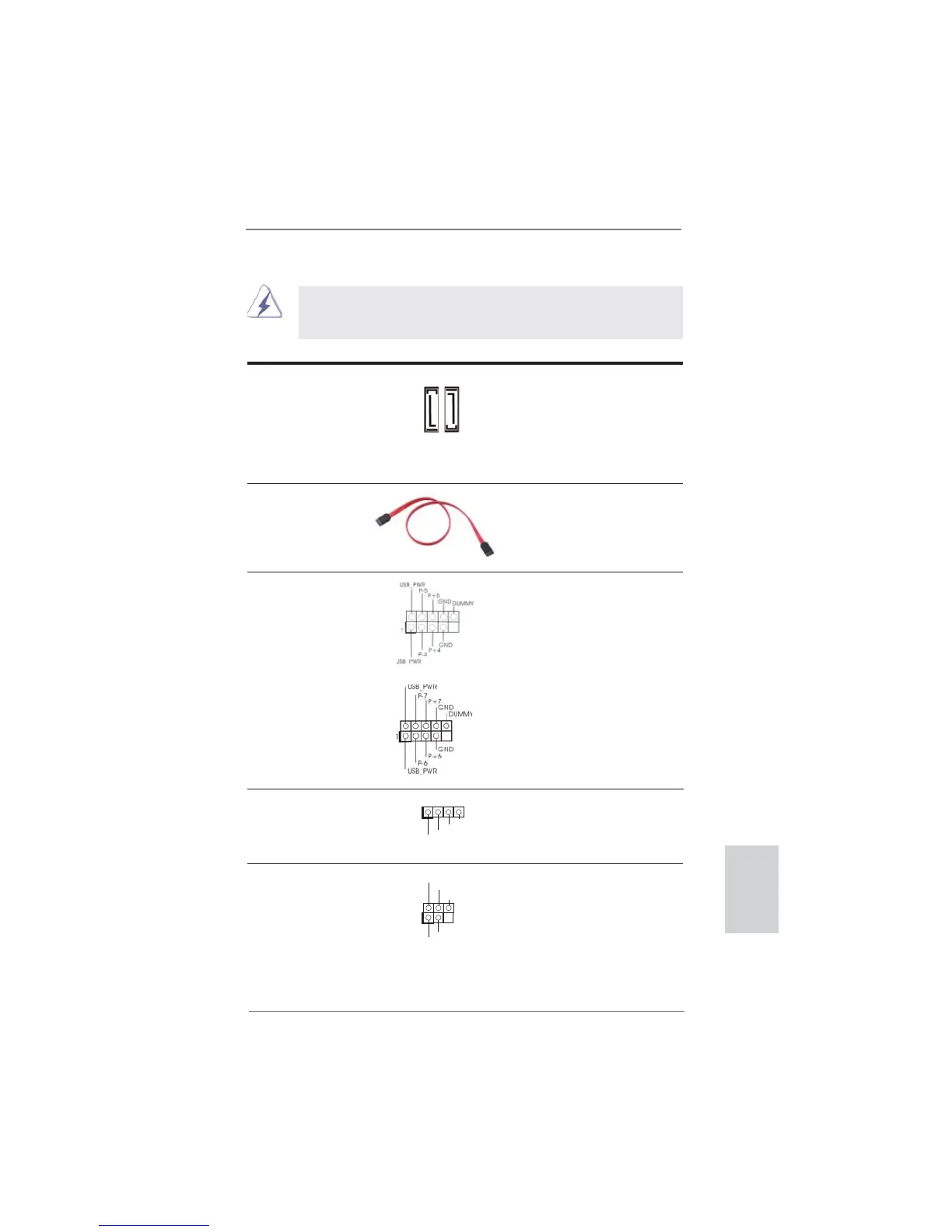

ASRock AD2700B-ITX / AD2500B-ITX Motherboard
繁體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬碟或者
(選配)
主機板上的 SATAII 接口。
Serial ATAII 接口 這裡有兩組 Serial ATAII
(SATAII_1: 見第2或3頁第14項)
(SATAII) 接口支援 SATA 數據
(SATAII_2: 見第2或3頁第6項)
線作為內部儲存設置。
目前 SATAII 界面理論上
可提供高達 3.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的
(9 針 USB4_5)
USB 2.0 接口之外，這款
(見第2或3頁第13項)
主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB6_7)
(見第2或3頁第7項)
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
(見第2或3頁第8項)
外線。
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATAII_2
SATAII_1
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
(見第2或3頁第10項)
1
ATX+5VSB
IRTX
GND
IRRX
