40
ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Français

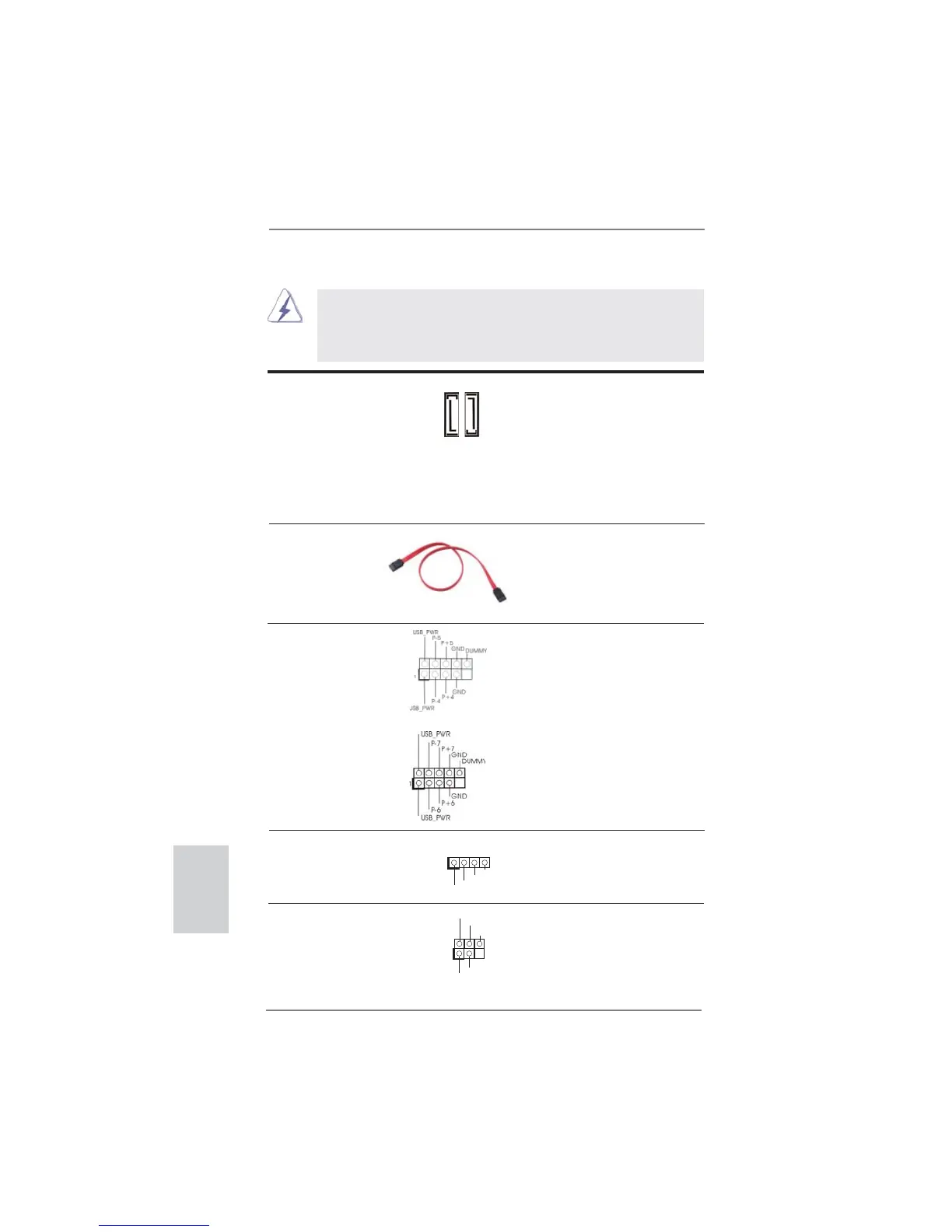

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATAII Ces deux connecteurs Série
(SATAII_1: voir p.2 ou 3 No. 14)
ATAII (SATAII) prennent en
(SATAII_2: voir p.2 ou 3 No. 6)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATAII
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATAII /
ou au connecteur SATAII sur la
carte mere.
En-tête USB 2.0 A côté des ports
(USB4_5 br.9)
USB 2.0 par défaut sur le
(voir p.2 ou 3 No. 13)
panneau E/S, il y a deux
embases USB 2.0 sur cette
carte mère. Chaque embase
USB 2.0 peut prendre en
(USB6_7 br.9)
charge 2 ports USB 2.0.
(voir p.2 ou 3 No. 7)
En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br.5)
infrarouge optionnel de
(voir p.2 ou 3 No. 8)
transfert et de réception sans
fi l.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATAII_2
SATAII_1
1
ATX+5VSB
IRTX
GND
IRRX
Barrette pour module à infrarouges grand public Cette barrette peut être utilisée
(CIR1 br.4)
pour connecter des récepteur
(voir p.2 ou 3 No. 10)
