ASRock AD2700B-ITX / AD2500B-ITX Motherboard
Русский

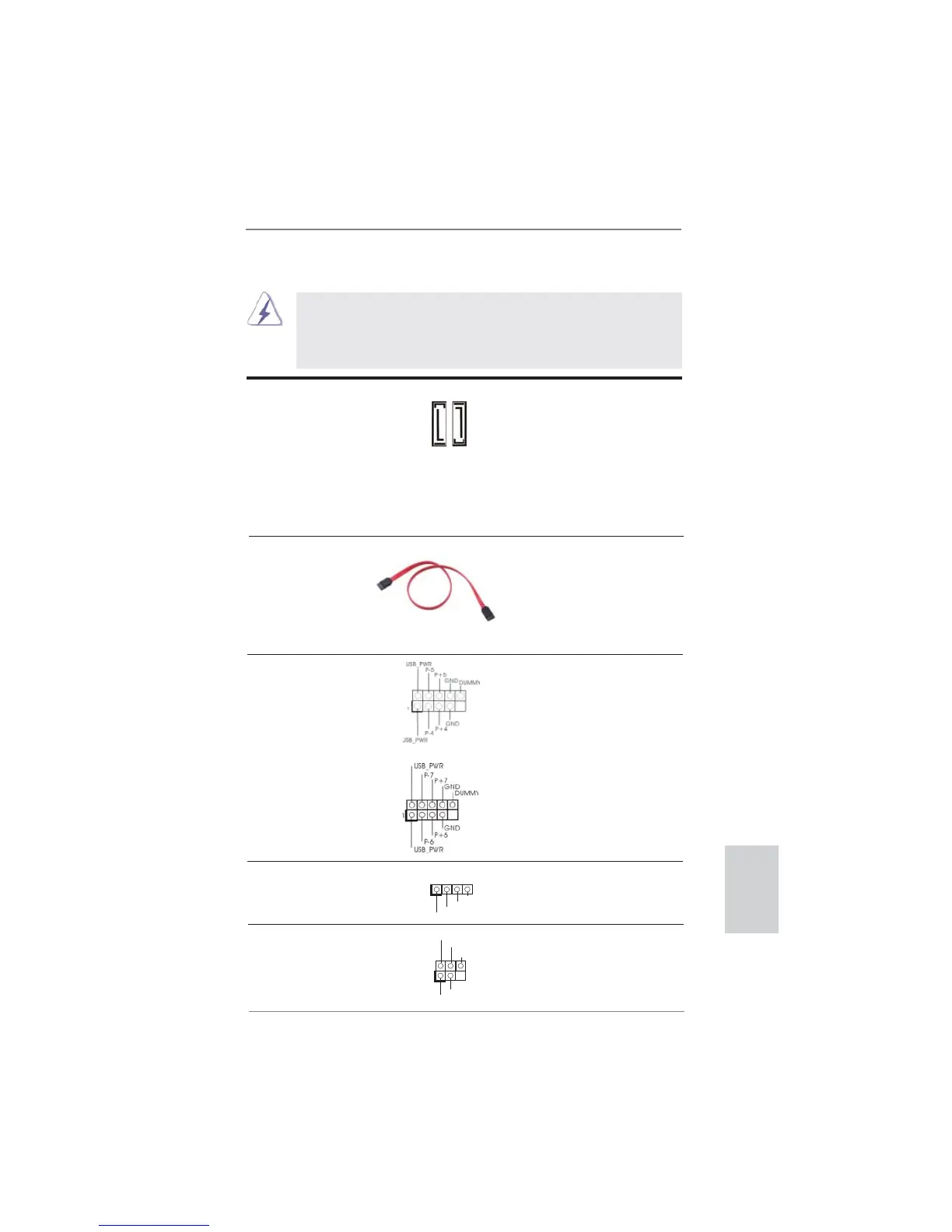

Разъемы Serial ATAII два соединителя Serial ATAII
(SATAII_1, см. стр. 2 или 3, п. 14)
предназначаются для
(SATAII_2, см. стр. 2 или 3, п. 6)
подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII
(дополнительно)
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII
либо к материнской плате.
Колодка USB 2.0 Помимо стандартных
(9-контактный USB4_5)
портов USB 2.0 на панели ввода-
(см. стр. 2 или 3, п. 13)
вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB6_7)
(см. стр. 2 или 3, п. 7)
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1)
подключить дополнительный
(см. стр. 2 или 3, п. 8)
модуль беспроводного
инфракрасного
приемопередатчика.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATAII_2
SATAII_1
1
ATX+5VSB
IRTX
GND
IRRX
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1)
подключения дистанционный
(см. стр. 2 или 3, п. 10)
приемник.
