114
繁體中文
1.4 板載標頭及接頭

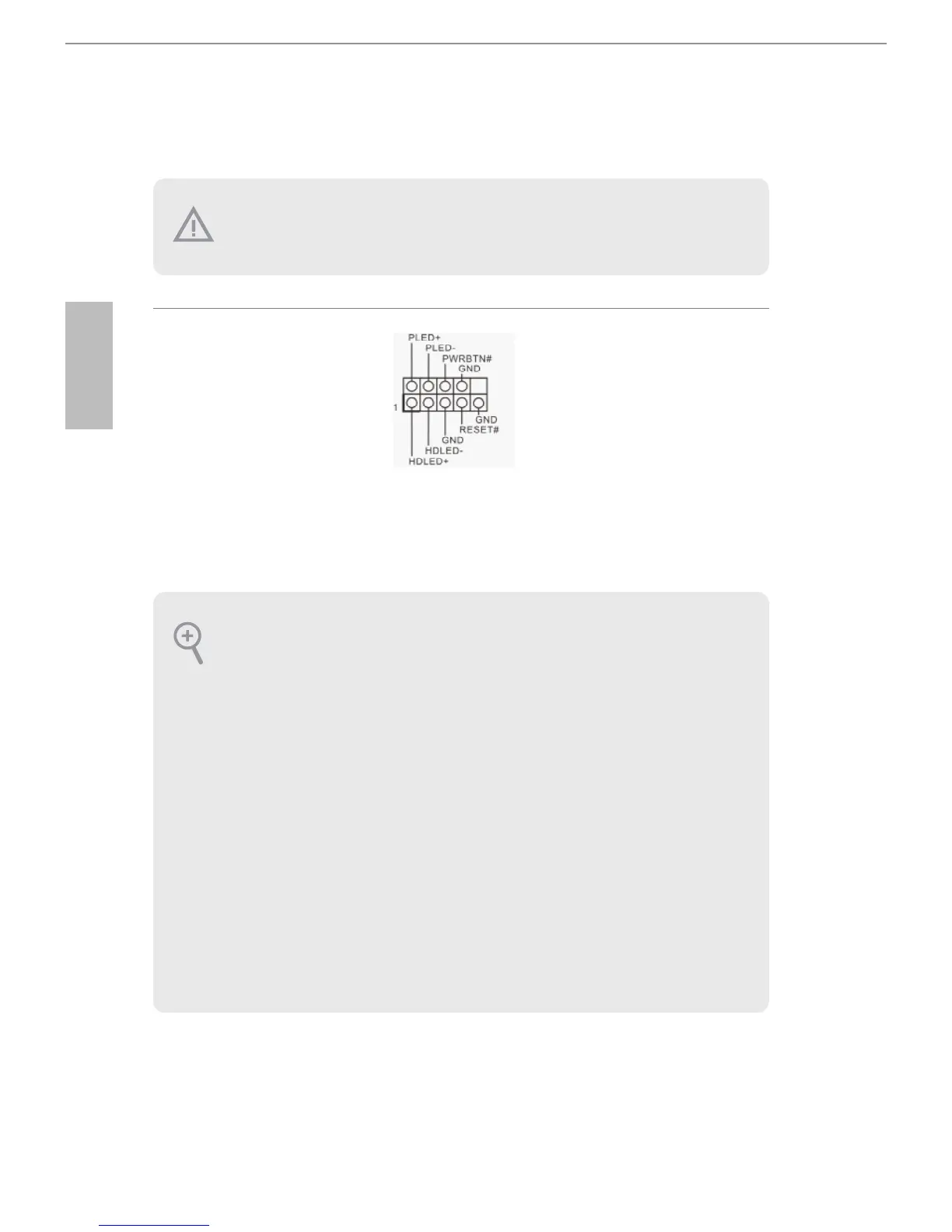

系統面板標頭
(9-pin PANEL1)
（請參閱第 1 頁， 編號 8）
請依照以下的針腳排
列將機殼上的電源開
關、重設開關及系統
狀態指示燈連接至此
標頭。在連接纜線之
前，請注意正負針腳。
PWRBTN（電源開關）：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET（重設開關）：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重
設開關即可重新啟動電腦。
PLED（系統電源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系
統進入 S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，
LED 會熄滅。
HDLED（硬碟活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此標頭時，
請確定佈線及針腳指派皆正確相符。
板載標頭及接頭都不是跳線， 請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋
套在標頭及接頭上，將造成主機板永久性的受損。
