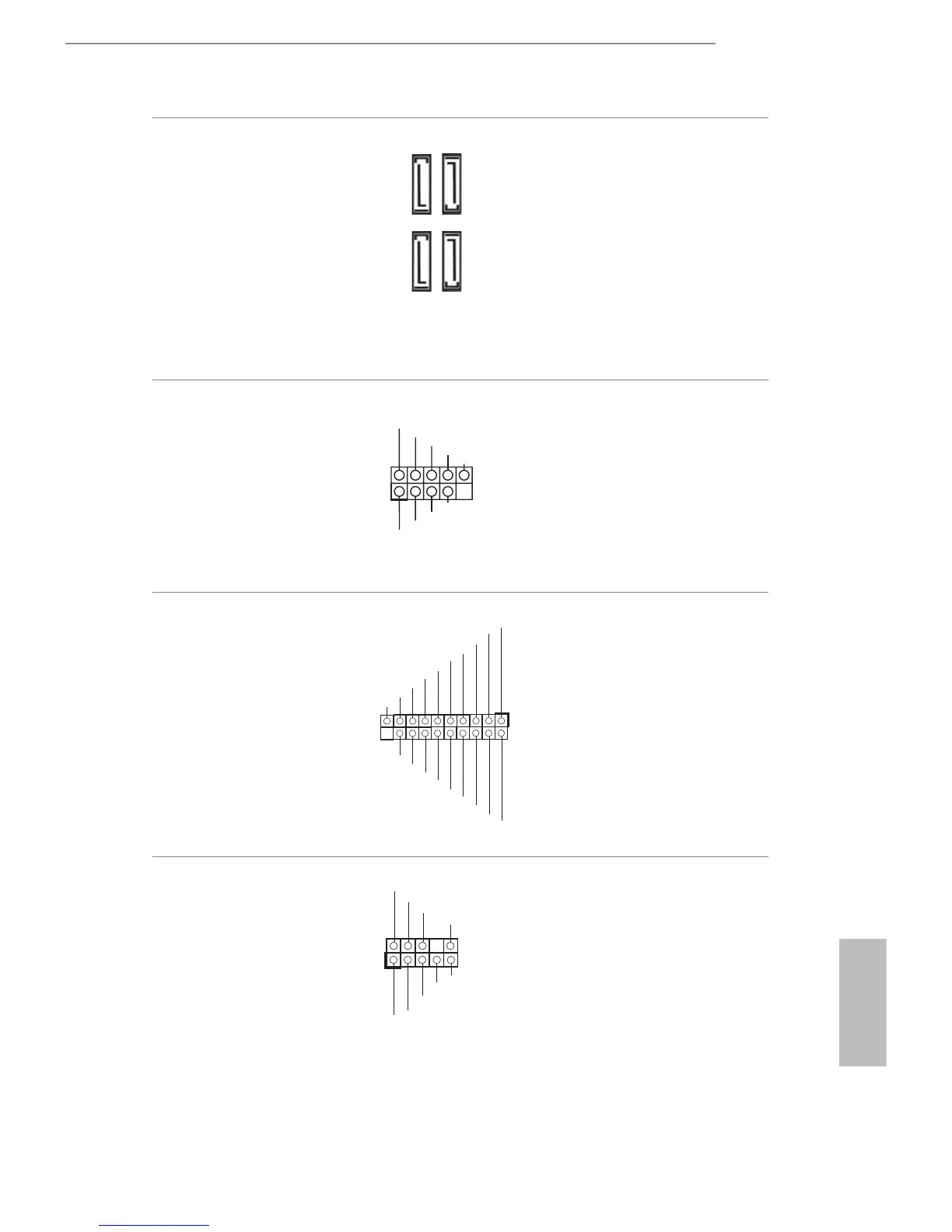

Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 9)
(SATA3_2:
siehe S. 1, Nr. 10)
(SATA3_A1:
siehe S. 1, Nr. 12)
(SATA3_A2:
siehe S. 1, Nr. 11)
Diese vier SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge-
schwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(9-polig, USB4_5)
(siehe S. 1, Nr. 17)
(9-polig, USB6_7)
(siehe S. 1, Nr. 18)
Neben zwei USB 2.0-Ports
an der E/A-Blende
benden sich zwei
Stileisten an diesem
Motherboard. Jede USB
2.0-Stileiste kann zwei
Ports unterstützen.
USB 3.0-Stileiste
(19-polig, USB3_2_3)
(siehe S. 1, Nr. 14)
Neben zwei USB
3.0-Ports an der E/
A-Blende bendet sich
eine Stileiste an diesem
Motherboard. Jede USB
3.0-Stileiste kann zwei
Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 19)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
ID
IntA_P_D +
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D -
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
