ASROCK AM1B-ITX User Manual

25
Deutsch
AM1B-ITX

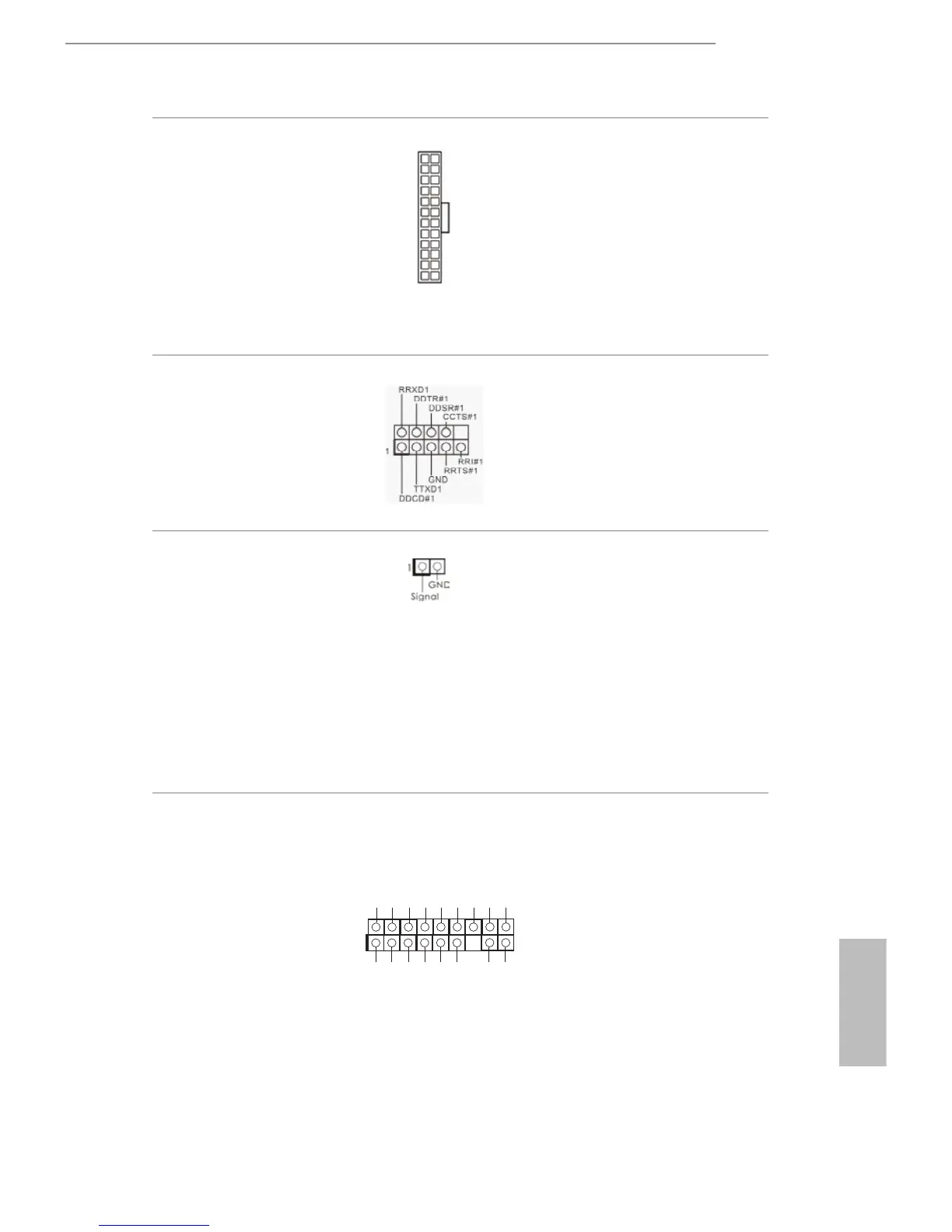

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 26)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
Gehäuseeingri-
Stileiste
(2-polig, CI1)
(siehe S. 1, Nr. 4)
Dieses Motherboard
unterstützt die Gehäuse-
oen-Erkennung, die
erkennt, wenn die Ge-
häuseabdeckung entfernt
wurde. Diese Funktion
setzt ein Gehäuse mit
Gehäuseeingrierken-
nungsdesign voraus.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 15)
Dieser Anschluss
unterstützt das Trusted
Platform Module- (TPM)
System, das Schlüssel,
digitale Zertikate,
Kennwörter und Daten
sicher auewahren kann.
Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale
Identitäten und
gewährleistet die
Plattformintegrität.
1
GND SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
12
1
24
13
