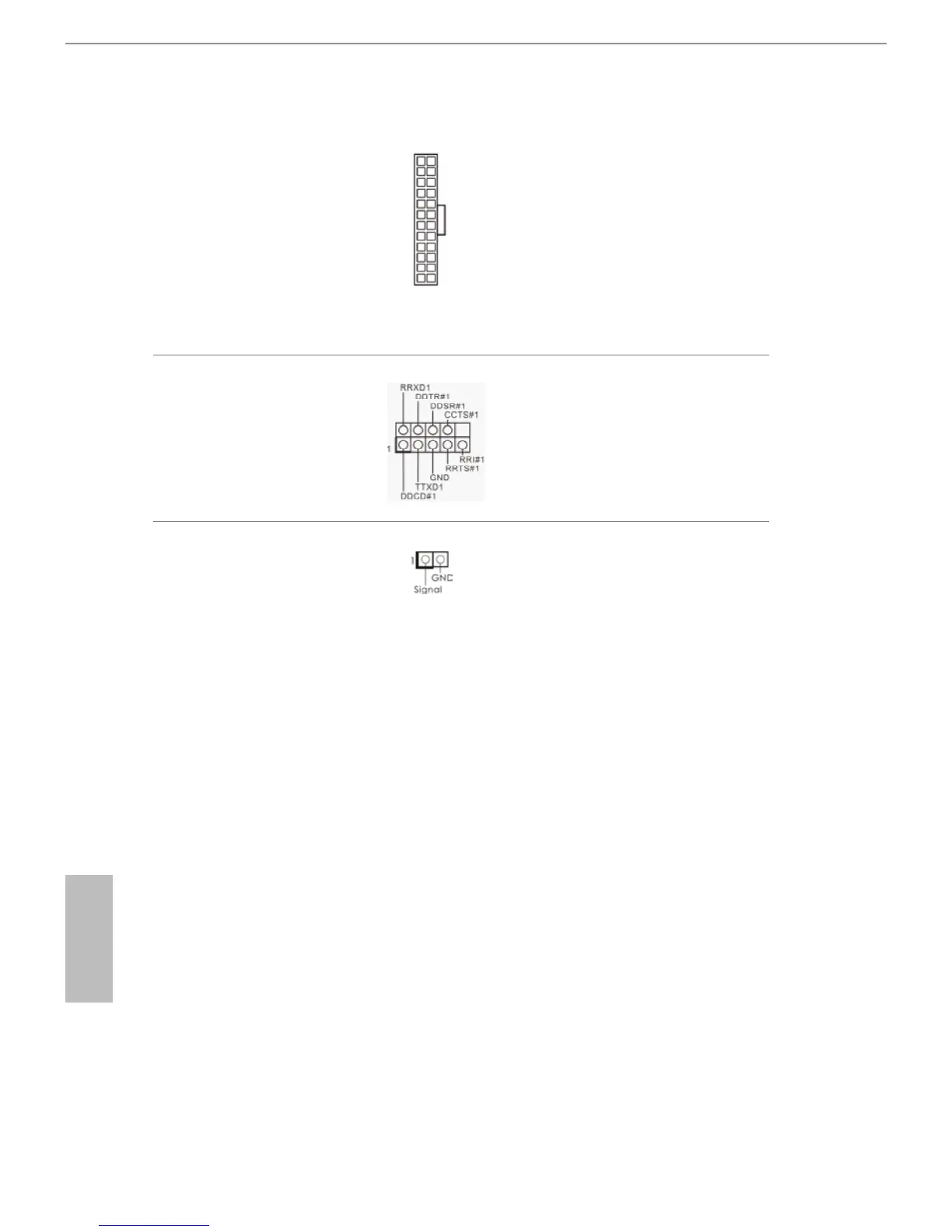

Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 16)
Cette embase COM1
prend en charge un
module de port série.
Embase d’intrusion
châssis
(CI1 à 2 broches)
(voir p.1, No. 4)
Cette carte mère prend
en charge la fonction
de détection CHASSIS
OUVERT qui alerte
l’utilisateur en cas de
retrait du boîtier du
châssis. Cette fonction
requiert un châssis à
conception intégrant la
détection d’intrusion.
12
1
24
13
