53
Español
AM1B-ITX

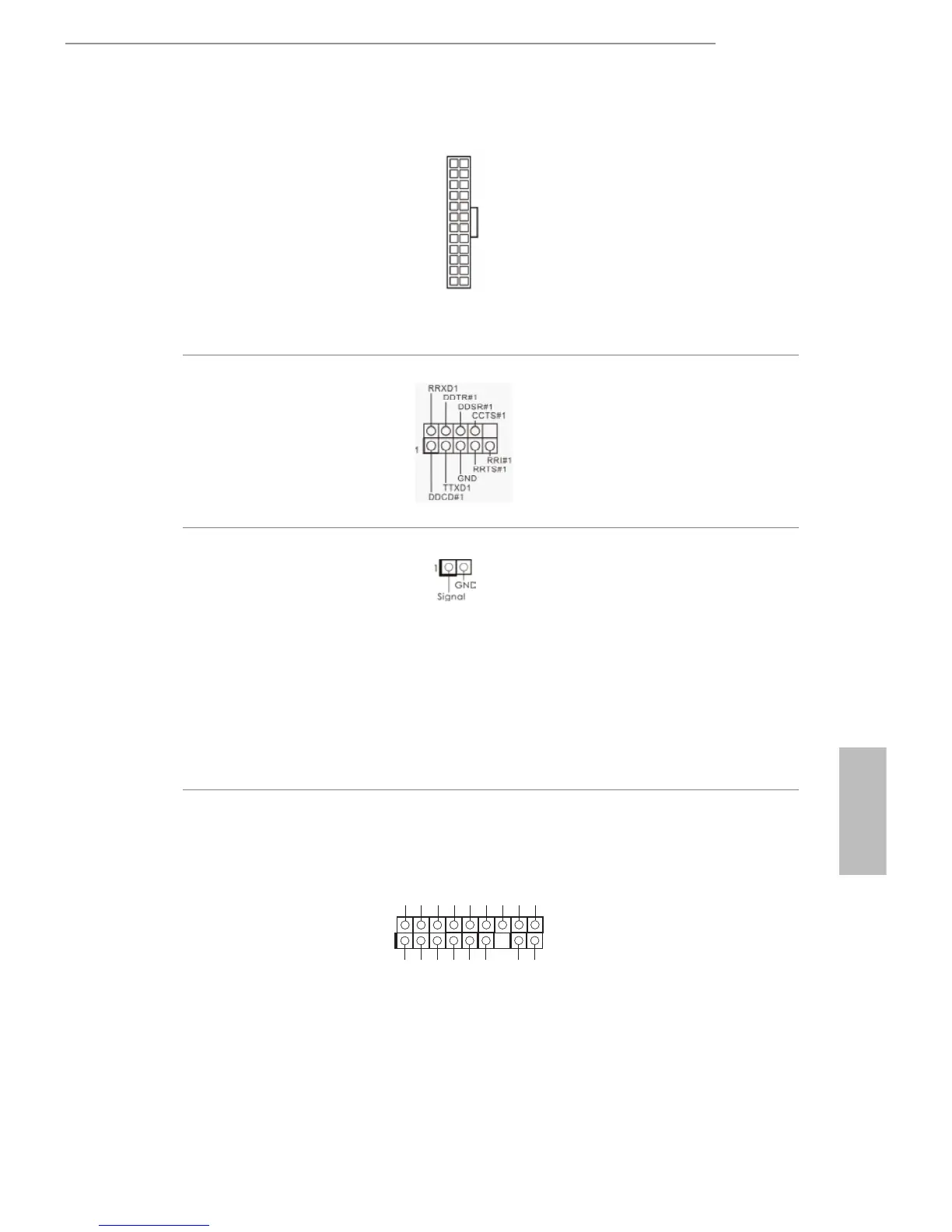

Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 6)
Esta placa base
contiene un conector de
alimentación ATX de 24
pines. Para utilizar una
toma de alimentación
ATX de 20 pines,
conéctela en los Pines del
1 al 13.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 16)
Este cabezal COM1
admite un módulo de
puerto serie.
Cabezal de intrusión de
chasis
(CI1 de 2 pines)
(consulte la pág.1, N.º 4)
Esta placa base es
compatible con la
función de detección de
CUBIERTA ABIERTA que
detecta si se ha retirado la
cubierta del chasis. Esta
función requiere un chasis
diseñado para la detección
de intrusión del chasis.
Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 15)
Este conector es
compatible con el sistema
Módulo de Plataforma
Segura (TPM, en inglés),
que puede almacenar
de forma segura claves,
certicados digitales,
contraseñas y datos. Un
sistema TPM también
ayuda a aumentar la
seguridad en la red,
protege identidades
digitales y garantiza
la integridad de la
plataforma.
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
12
1
24
13
