ASROCK B360 Pro4 - Page 46

44
Deutsch

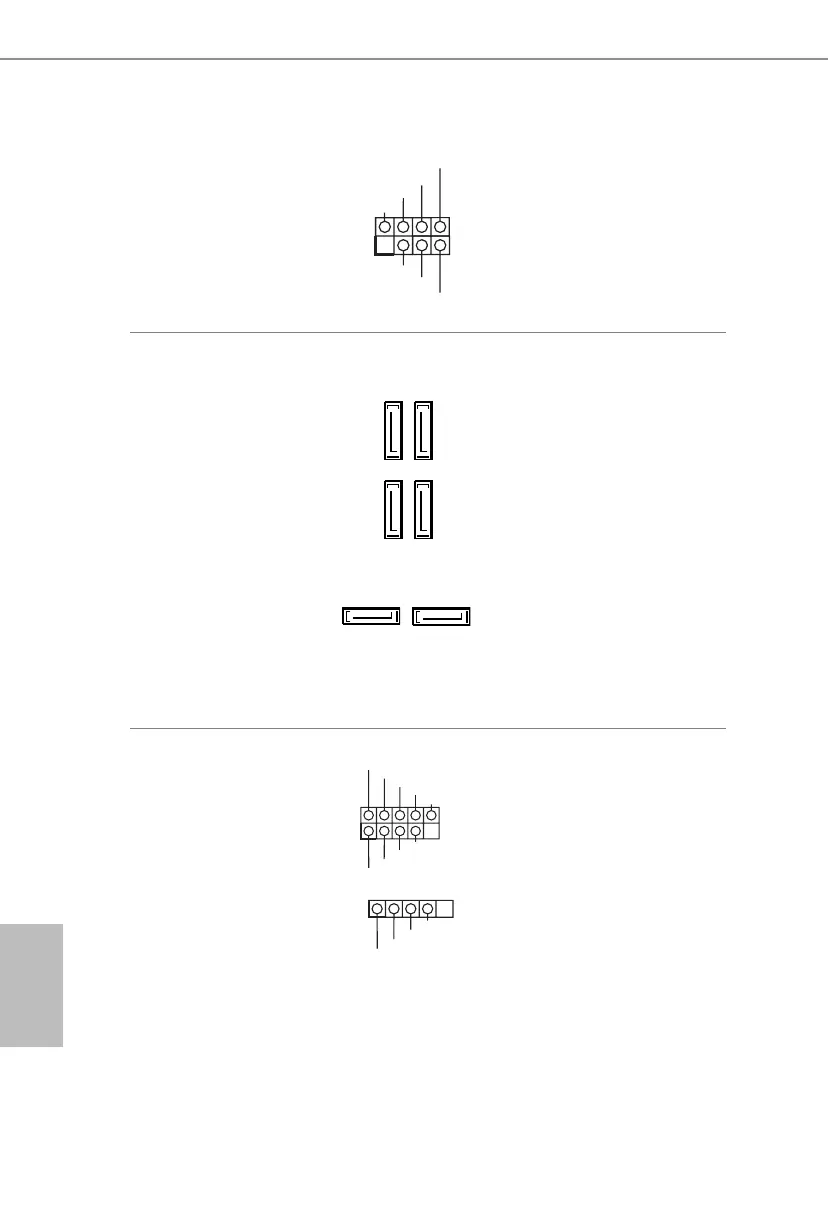

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 12)
Bitte verbinden Sie
die Betrieb-LED des
Gehäuses und den
Gehäuselautsprecher mit
dieser Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 11)
(SATA3_1:
siehe S. 1, Nr. 10)
(SATA3_2:
siehe S. 1, Nr. 9)
(SATA3_3:
siehe S. 1, Nr. 8)
(SATA3_4:
siehe S. 1, Nr. 13)
(SATA3_5:
siehe S. 1, Nr. 14)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
* Wenn M2_1 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_5
deaktiviert.
* Wenn M2_2 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_0
deaktiviert.
USB 2.0-Stileisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 18)
(4-polig, USB_5)
(siehe S. 1, Nr. 19)
Es gibt zwei USB-2.0-
Stileisten an diesem
Motherboard.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4
SATA3_5
SATA3_2 SATA3_3
SATA3_0 SATA3_1
GND
P+
P-
USB_PWR
1
