56
Français

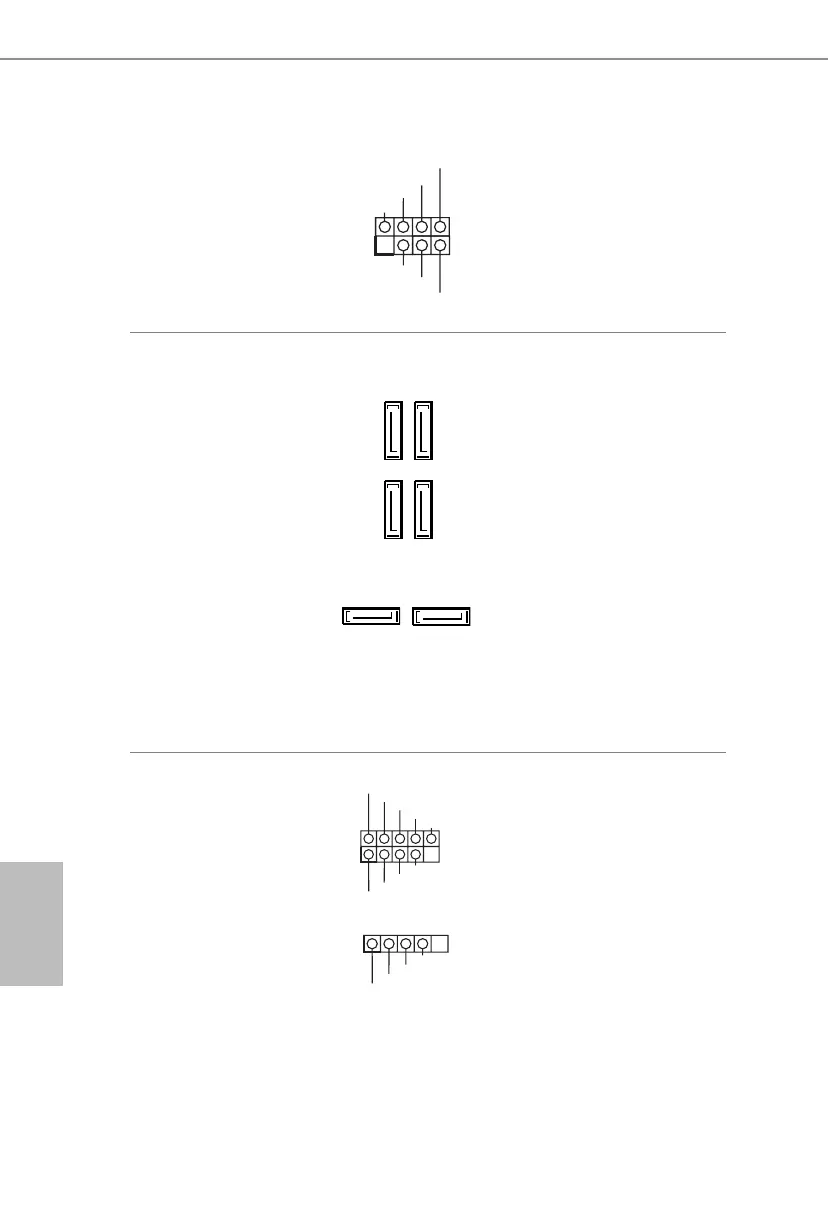

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 12)
Veuillez brancher la DEL
d'alimentation du châs-
sis et le haut-parleur du
châssis sur ce connecteur.
Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 11)
(SATA3_1:
voir p.1, No. 10)
(SATA3_2:
voir p.1, No. 9)
(SATA3_3:
voir p.1, No. 8)
(SATA3_4:
voir p.1, No. 13)
(SATA3_5:
voir p.1, No. 14)
Ces six connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
* Si M2_1 est occupé
par un périphérique M.2
type SATA, SATA3_5 est
désactivé.
* Si M2_2 est occupé
par un périphérique M.2
type SATA, SATA3_0 est
désactivé.
Embases USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 18)
(USB_5 à 4 broches)
(voir p.1, No. 19)
Cette carte mère comprend
deux embases USB 2.0.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_4
SATA3_5
SATA3_2 SATA3_3
SATA3_0 SATA3_1
GND
P+
P-
USB_PWR
1
