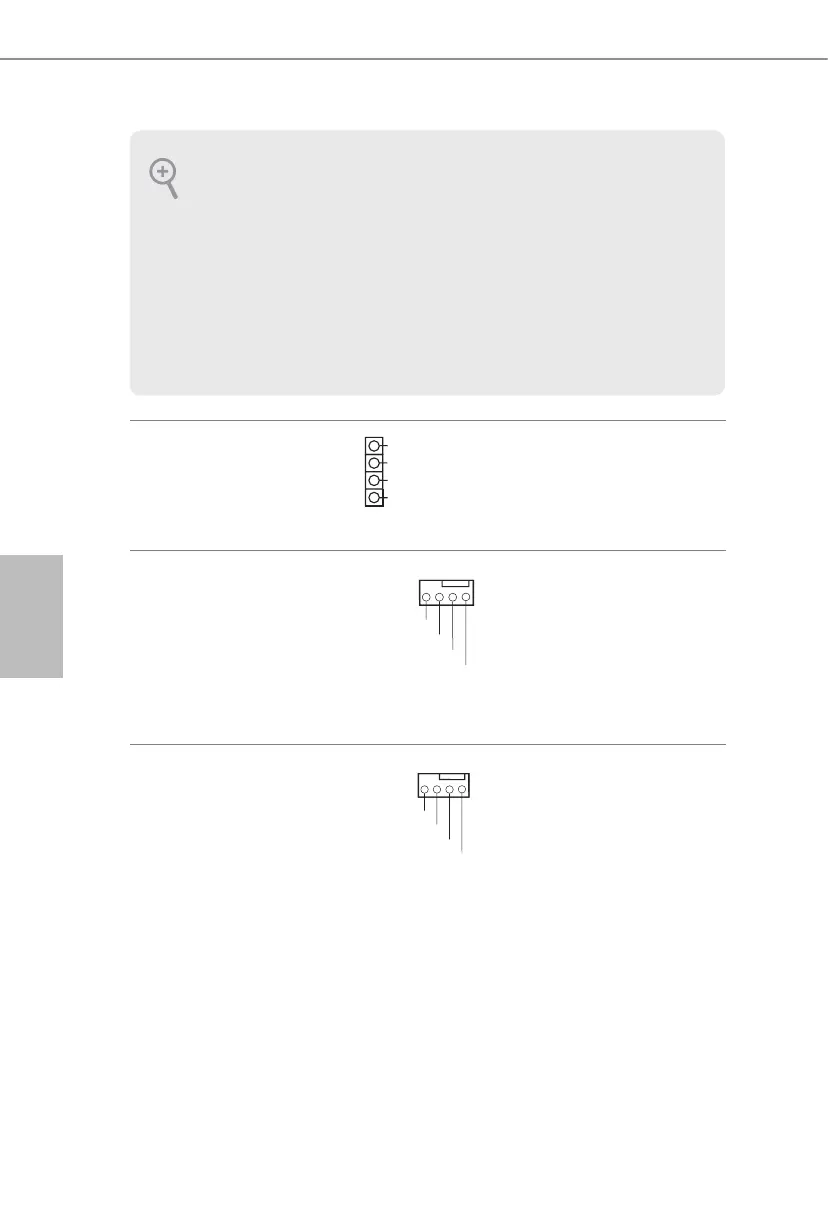

Złącze główkowe głośnika
obudowy
(4-pinowe SPEAKER1)
(sprawdź s.1, Nr 17)
DUMMY
SPEAKER
1
DUMMY
+5V
Podłącz to tego złącza główkowego
głośnik obudowy.
Złącze /wentylatora
pompy wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 4)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora
chłodzenia
wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia
wodnego obudowy,
należy je podłączyć do pinów 1-3.
Złącze wentylatora
obudowy
(4-pinowe CHA_FAN2)
(sprawdź s.1, Nr 1)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Podłącz przewody wentylatora do
złącza wentylatora i dopasuj czarny
przewód do styku masy.
1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio
panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
