ASROCK B660M-ITX/ac User Manual

99
B660M-IT X/ac
Polski
Polski

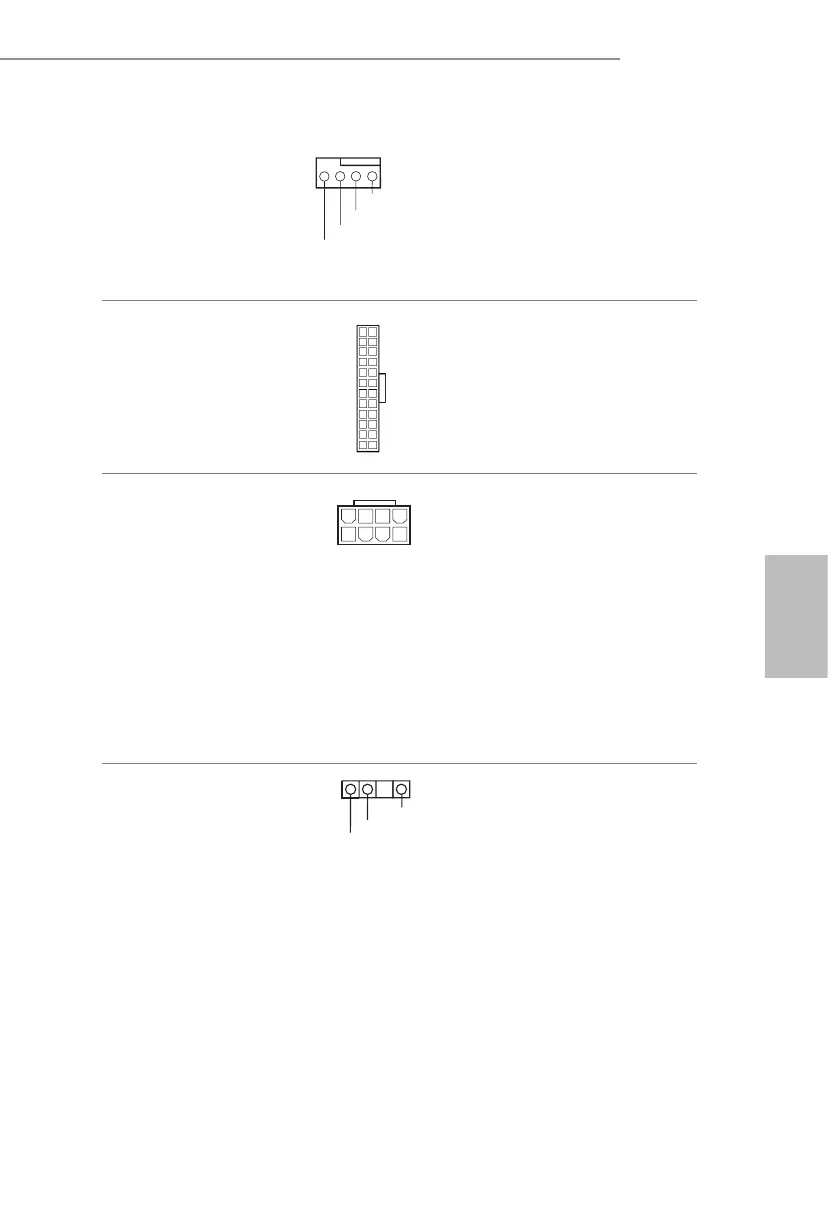

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 7)
12
1
24
13
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 2)
4
1
8 5
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć je
wzdłuż pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty gracznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.
Adresowalne złącze
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 5)
VOUT
DO_ADDR
GND
1
To złącze główkowe LED
jest używane do podłączenia
adresowalnego przedłużacza LED,
który umożliwia użytkownikom
wybór spośród różnych efektów
światła LED.
Ostrzeżenie: Nigdy nie należy
instalować adresowalnego
kabla LED w nieprawidłowym
kierunku; w przeciwnym razie
kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 28.

ASROCK B660M-ITX/ac Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel B660
PC health monitoring	CPU, FAN, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Windows operating systems supported	Windows 10 x64, Windows 11 x64
ECC	Yes
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	SATA III
Cables included	SATA
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
VGA (D-Sub) ports quantity	0
Number of SATA III connectors	4
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
LAN controller	Intel® I219-V
Top Wi-Fi standard	Wi-Fi 5 (802.11ac)
Ethernet interface type	Gigabit Ethernet
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
