ASROCK B660M-ITX/ac User Manual

137
B660M-ITX/ac
繁體中文

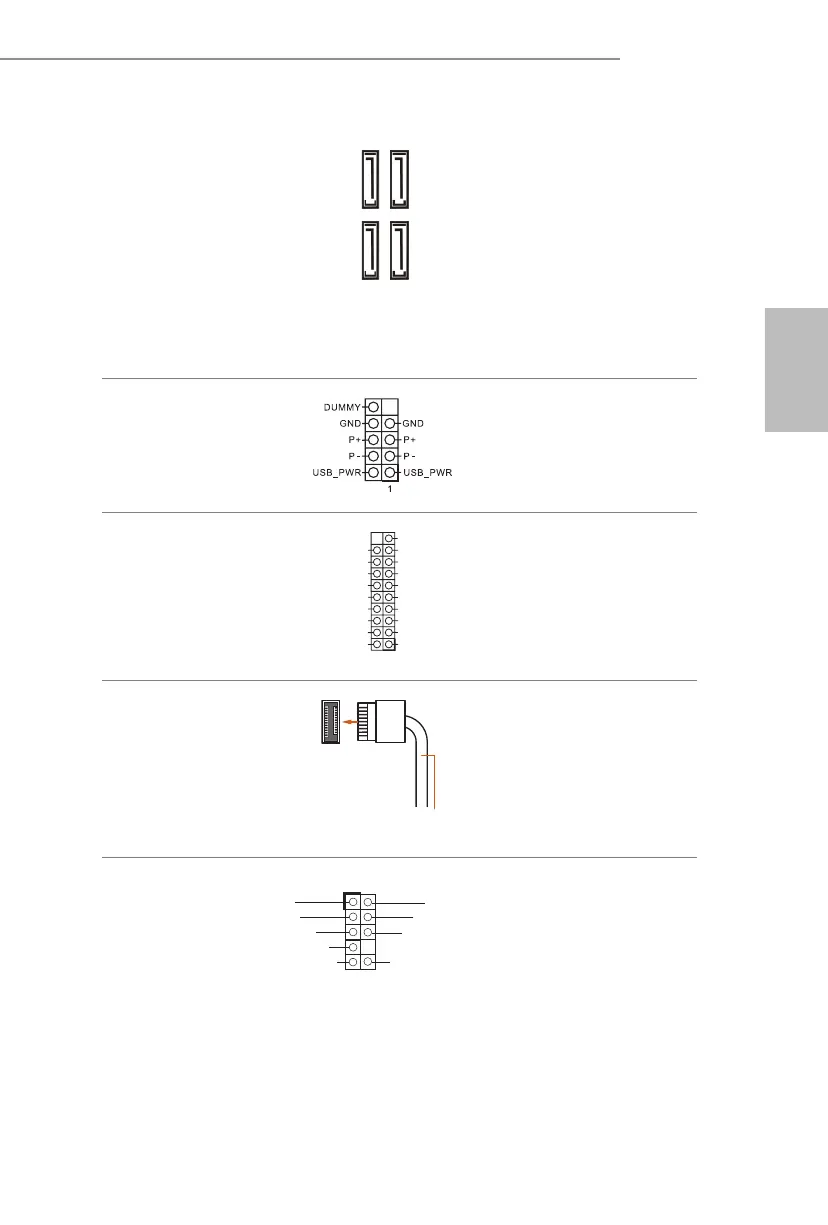

Serial ATA3 接頭
(SATA3_0:
請參閱第 1 頁，編號 11）
(SATA3_1:
請參閱第 1 頁，編號 10）
(SATA3_2:
請參閱第 1 頁，編號 13）
(SATA3_3:
請參閱第 1 頁，編號 12）
SATA3_3 SATA3_2
SATA3_1 SATA3_0
這四組 SATA3 接頭皆支援內部
儲存裝置的 SATA 資料纜線，
最高可達 6.0 Gb/s 資料傳輸
率。
* 若 M2_1 為 SATA 類型
的 M.2 裝置佔用，將會停用
SATA3_0。
USB 2.0 排針
(9-pin USB_3_4)
（請參閱第 1 頁，編號
15）
此主機板上有一個 USB2.0 排
針。此 USB 2.0 排針皆可支援
兩個連接埠。
USB 3.2 Gen1 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，編號 9）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
此主機板上有一個排針。此
USB 3.2 Gen1 排針皆可支援
兩個連接埠。
前面板 C 類型 USB 3.2
Gen1 排針
(20-pin F_USB31_TC_1)
（請參閱第 1 頁，編號 8）
USB Type-C Cable
本主機板具有一個前面板 C 類
型 USB 3.2 Gen1 排針。此排
針用於連接 USB 3.2 Gen1 模
組，以提供額外的 USB 3.2
Gen1 連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，
編號 18）
本排針適用於連接音訊裝置至
前面板音訊。
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

ASROCK B660M-ITX/ac Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel B660
PC health monitoring	CPU, FAN, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Windows operating systems supported	Windows 10 x64, Windows 11 x64
ECC	Yes
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	SATA III
Cables included	SATA
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
VGA (D-Sub) ports quantity	0
Number of SATA III connectors	4
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
LAN controller	Intel® I219-V
Top Wi-Fi standard	Wi-Fi 5 (802.11ac)
Ethernet interface type	Gigabit Ethernet
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
