ASROCK B660M-ITX/ac User Manual

138
繁體中文

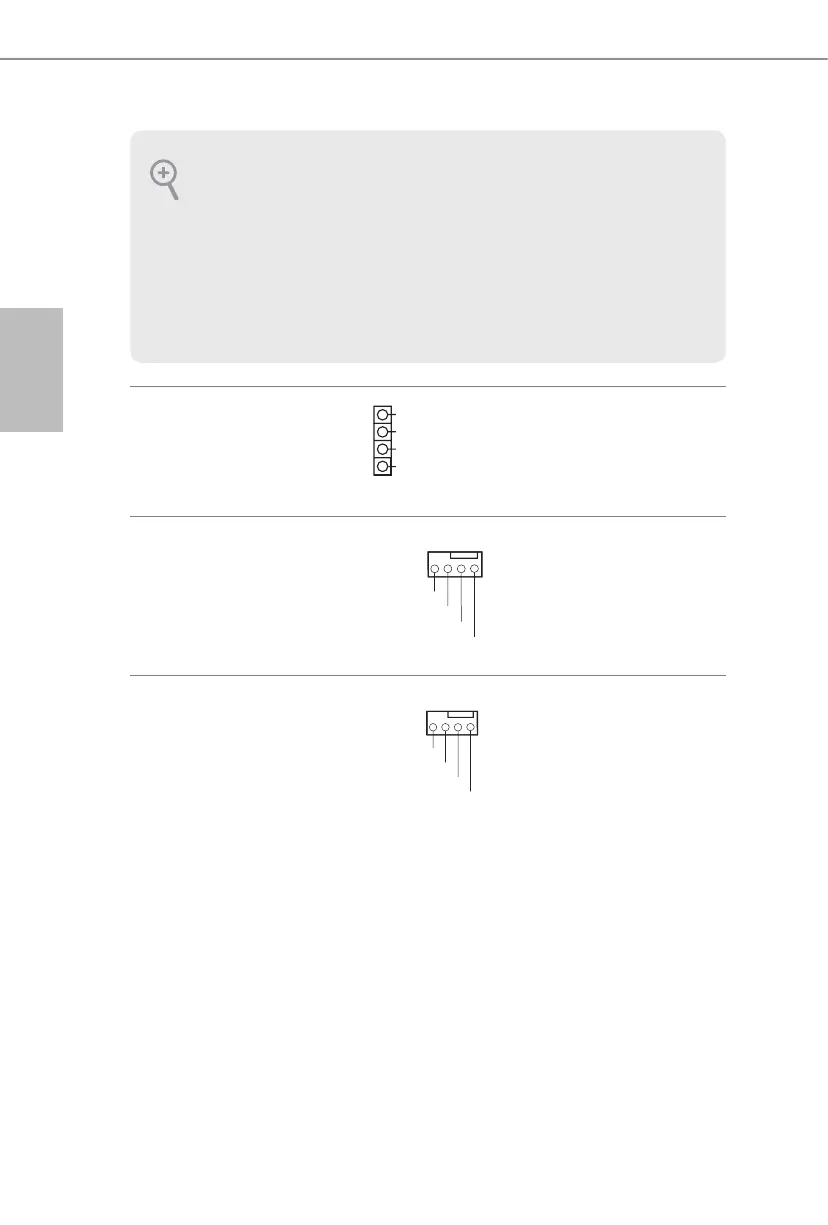

機殼喇叭排針
(4-pin SPEAKER1)
（請參閱第 1 頁，編號
17）
DUMMY
SPEAKER
1
DUMMY
+5V
請將機殼喇叭連接至此排針。
機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第 1 頁，編號 4）
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
本主機板配備一個 4-Pin 水冷
機殼 風扇接頭。若您計畫連接
3-Pin 機殼 水冷風扇，請接至
Pin 1-3。
機殼風扇接頭
(4-pin CHA_FAN2)
（請參閱第 1 頁，編號 1）
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
請將風扇纜線連接至風扇接頭，
並比對黑線及接地針腳。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支
援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用
AC’97
音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在
AC’97
音訊面板
上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。

ASROCK B660M-ITX/ac Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel B660
PC health monitoring	CPU, FAN, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Windows operating systems supported	Windows 10 x64, Windows 11 x64
ECC	Yes
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	SATA III
Cables included	SATA
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
VGA (D-Sub) ports quantity	0
Number of SATA III connectors	4
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
LAN controller	Intel® I219-V
Top Wi-Fi standard	Wi-Fi 5 (802.11ac)
Ethernet interface type	Gigabit Ethernet
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
