ASROCK B660M-ITX/ac User Manual

57
B660M-IT X/ac
Italiano
Italiano

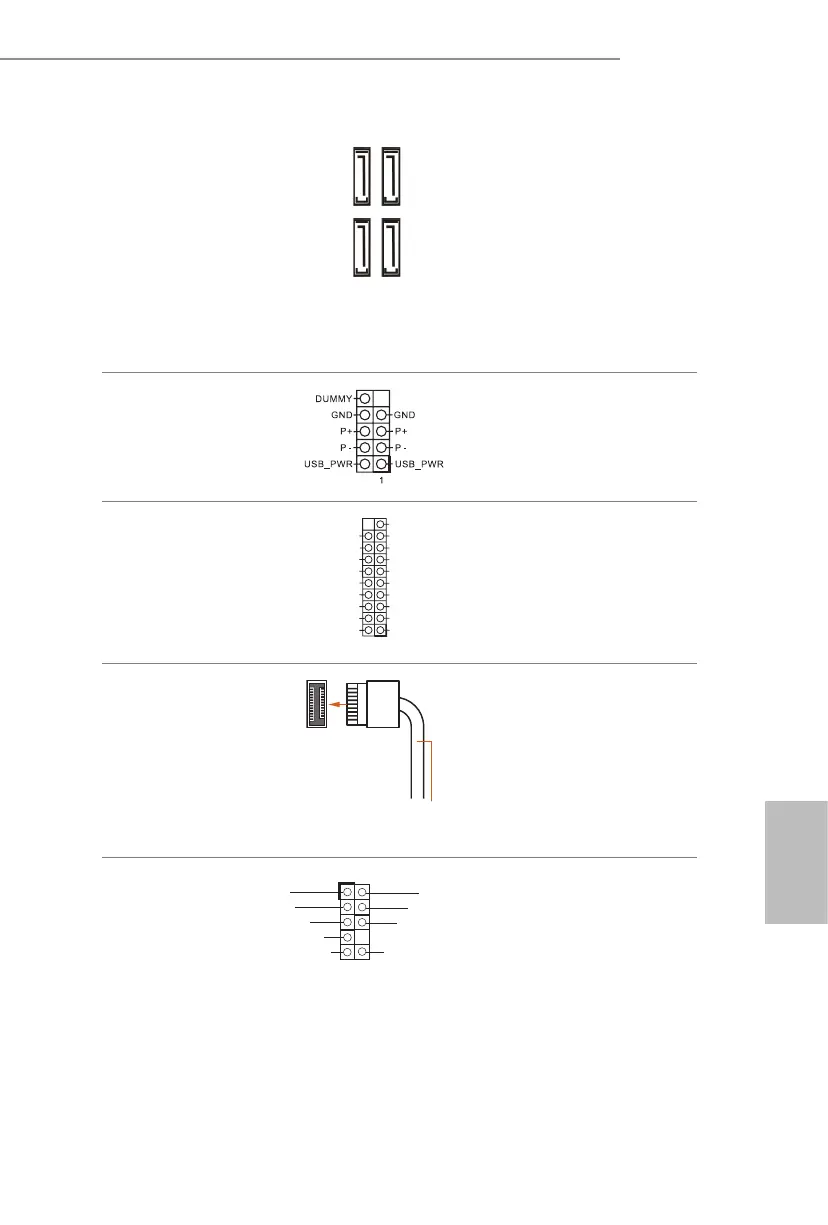

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 11)
(SATA3_1:
vedere pag. 1, n. 10)
(SATA3_2:
vedere pag. 1, n. 13)
(SATA3_3:
vedere pag. 1, n. 12)
SATA3_3 SATA3_2
SATA3_1 SATA3_0
Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a 6,0 Gb/s.
* Se M2_1 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.
Connettore USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 15)
Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.2 Gen1
(USB3_3_4 a 19 pin)
(vedere pag. 1, n. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Su questa scheda madre c’è un
connettore. Questa basetta USB 3.2
Gen1 può supportare due porte.
Connettore USB 3.2 Gen1
tipo C pannello anteriore
(F_USB31_TC_1 a 20 pin)
(vedere pag. 1, n. 8)
USB Type-C Cable
È presente un connettore USB 3.2
Gen1 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.2 Gen1 per porte USB 3.2 Gen1
supplementari.
Header audio
pannello anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 18)
Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET

ASROCK B660M-ITX/ac Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel B660
PC health monitoring	CPU, FAN, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Windows operating systems supported	Windows 10 x64, Windows 11 x64
ECC	Yes
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	SATA III
Cables included	SATA
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
VGA (D-Sub) ports quantity	0
Number of SATA III connectors	4
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
LAN controller	Intel® I219-V
Top Wi-Fi standard	Wi-Fi 5 (802.11ac)
Ethernet interface type	Gigabit Ethernet
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
