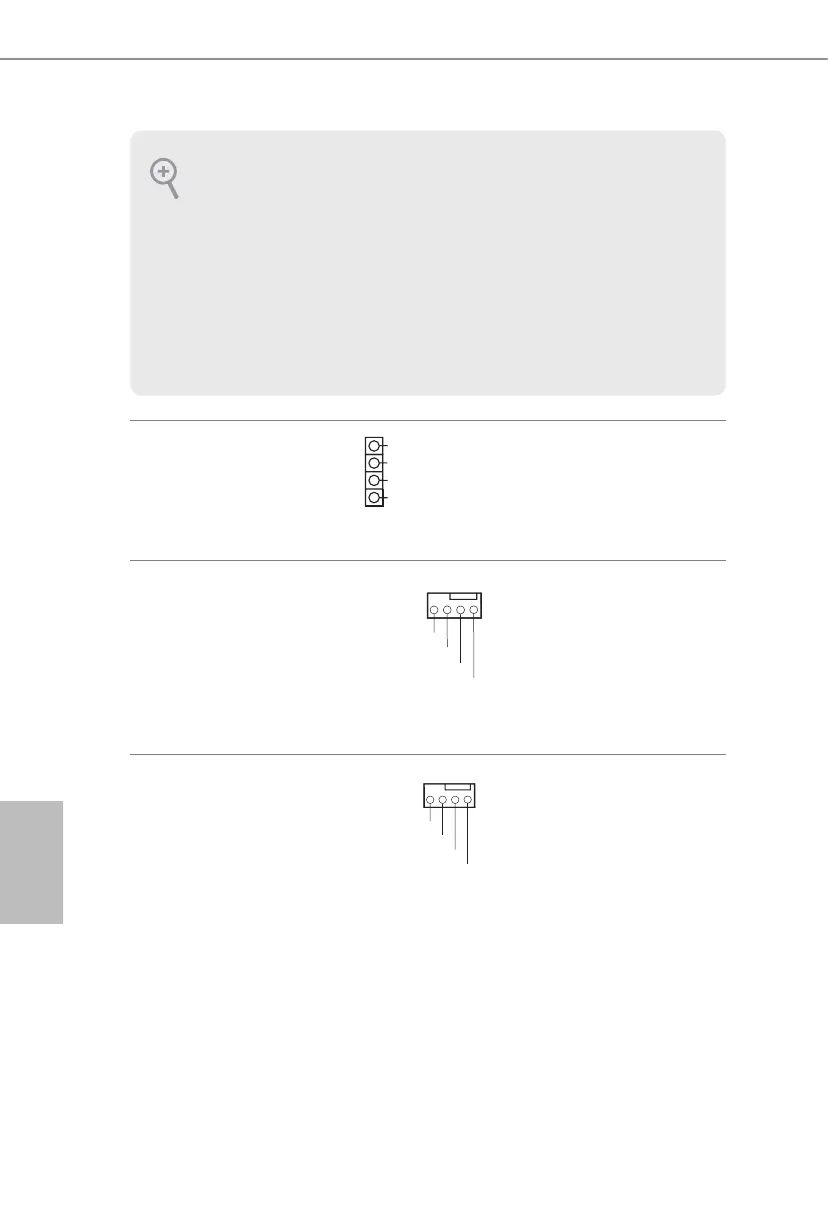

Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 17)
DUMMY
SPEAKER
1
DUMMY
+5V
Collegare l'altoparlante dello
chassis a questo header.
Connettori ventola chassis /
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è dotata
di connettori a 4-Pin per ventole
rareddamento ad acqua del
telaio
. Se si decide di collegare una
ventola
telaio
con rareddamento
ad acqua a 3 pin, collegarla al pin
1-3.
Connettore della ventola
dello chassis
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 1)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il lo nero al pin di
terra.
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
