59
B660M-IT X/ac
Italiano
Italiano

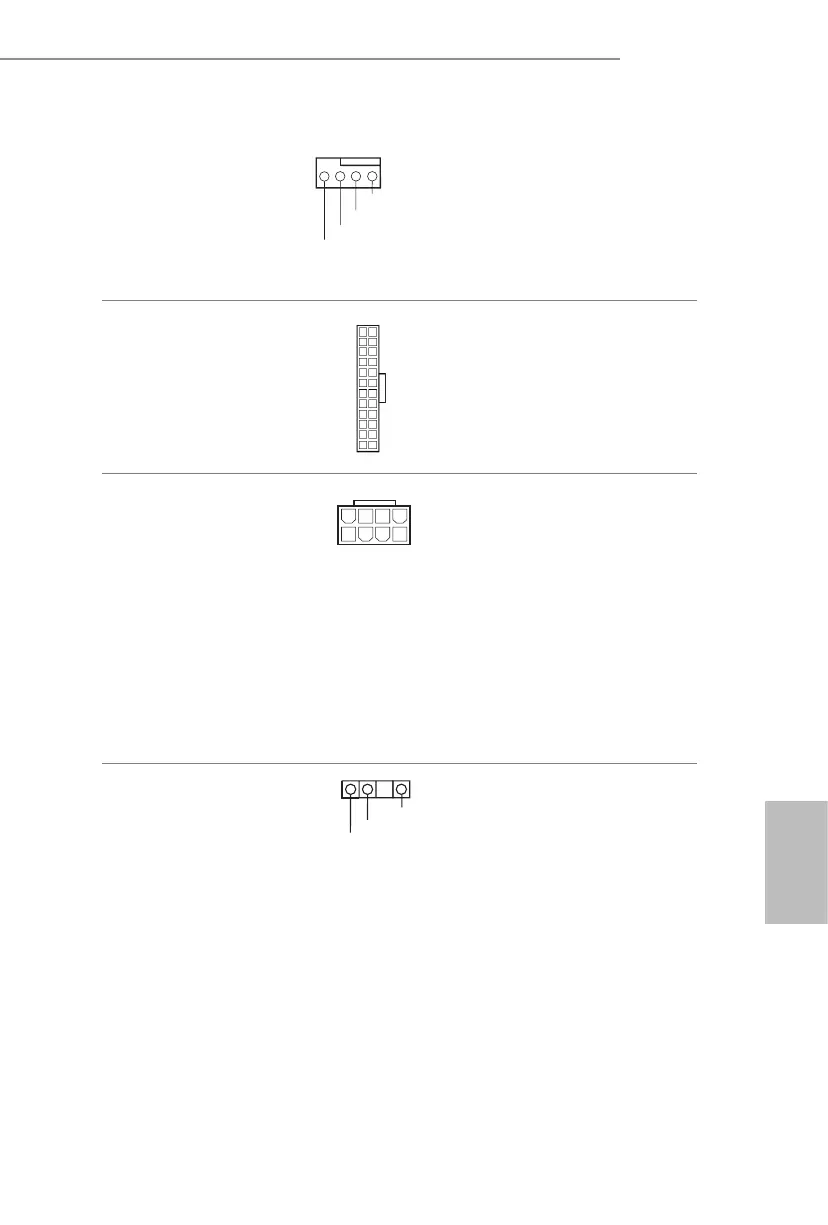

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Questa scheda madre è dotata
di un connettore per la ventola
della CPU (Ventola silenziosa)
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7)
12
1
24
13
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin.
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 2)
4
1
8 5
Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per utilizzare
un'alimentazione ATX a 4 pin,
collegarla lungo il pin 1 e il pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
graca. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
Header LED indirizzabile
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 5)
VOUT
DO_ADDR
GND
1
Questo header serve a collegare
il cavo di estensione del LED
indirizzabile che consente di
scegliere tra vari eetti luce LED.
Attenzione: Non installare mai
il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.
* Fare riferimento a pagina 28
per ulteriori istruzioni su questa
basetta.
