B660M-IT X/ac
Español

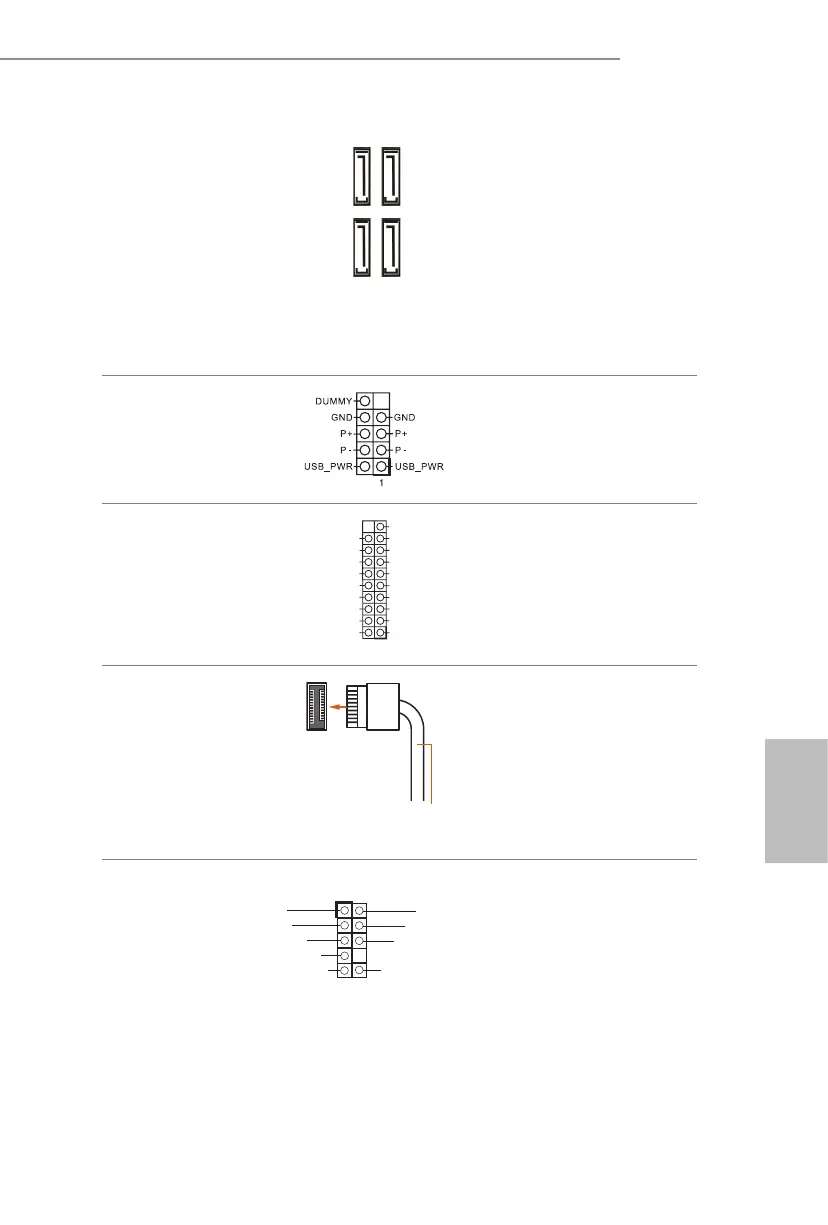

Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, nº 11)
(SATA3_1:
consulte la pág.1, nº 10)
(SATA3_2:
consulte la pág.1, nº 13)
(SATA3_3:
consulte la pág.1, nº 12)
SATA3_3
SATA3_2
SATA3_1
SATA3_0
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* Si M2_1 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.
Cabezal USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 15)
Esta placa base de conexiones
USB2.0 en esta placa base. Cada
base de conexiones USB 2.0
admite dos puertos.
Cabezal USB 3.2 Gen1
(USB3_3_4 de
19 contactos)
(consulte la pág. 1, nº 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.2 Gen1 admite
dos puertos.
Base de conexiones USB
3.2 Gen1 de tipo C en el
panel frontal
(F_USB31_TC_1 de
20 contactos)
(consulte la pág. 1, nº 8)
USB Type-C Cable
Existe una base de conexiones
USB 3.2 Gen1 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen1 para puertos USB 3.2 Gen1
adicionales.
Cabezal de audio del
panel frontal
(HD_AUDIO1 de
9 contactos)
(consulte la pág. 1, nº 18)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
