68
Español

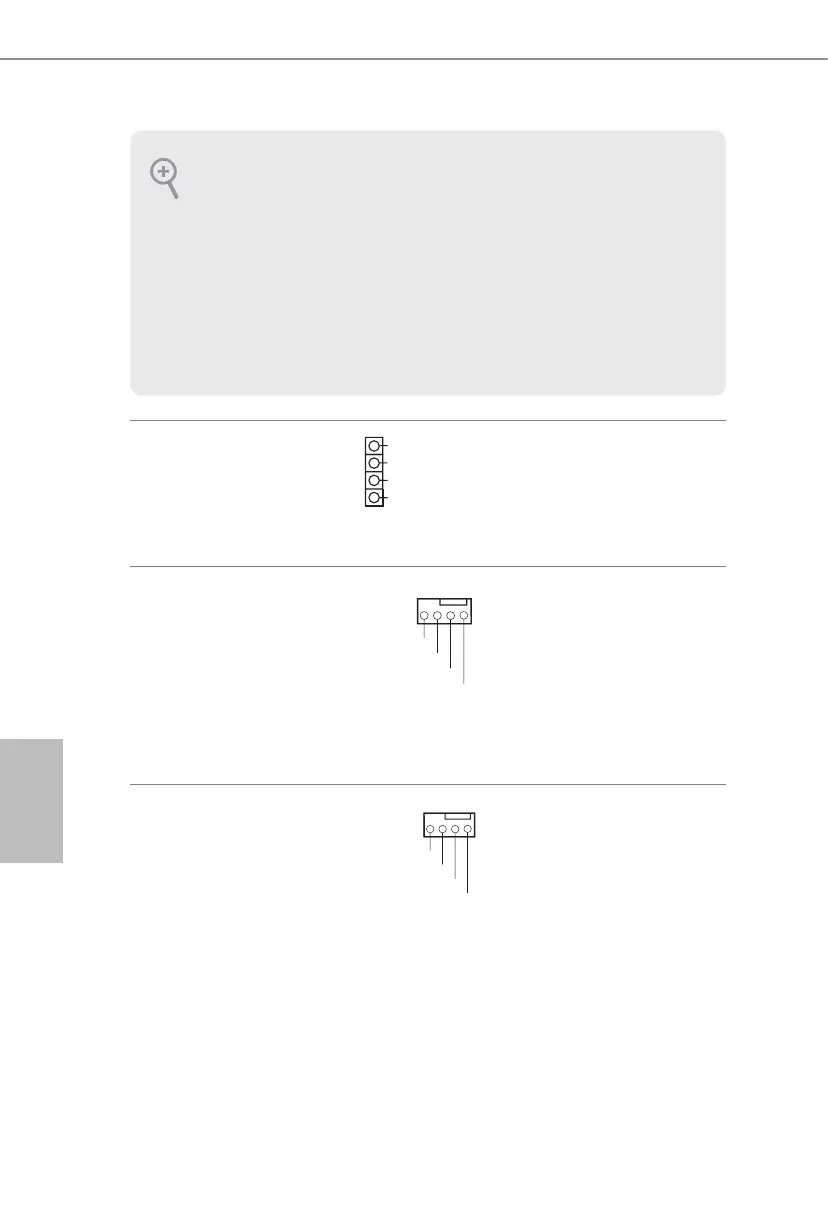

Cabezal de altavoces del
chasis
(SPEAKER1 de
4 contactos)
(consulte la pág. 1, nº 17)
DUMMY
SPEAKER
1
DUMMY
+5V
Conecte el altavoz del chasis a este
cabezal.
Conectores del ventilador de
la bomba de agua/chasis
(CHA_FAN1/WP de
4 contactos)
(consulte la pág. 1, nº 4)
Esta placa base proporciona un
conector de ventilador del
chasis
de refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de
refrigeración por agua del
chasis
de 3 contactos, conéctelo al
contacto 1-3.
Conector del ventilador
del chasis
(CHA_FAN2 de
4 contactos)
(consulte la pág. 1, nº 1)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Conecte el cable del ventilador
al conector del ventilador y haga
coincidir el cable negro con el pin
de conexión a tierra.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en
el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
