B660M-IT X/ac
Español

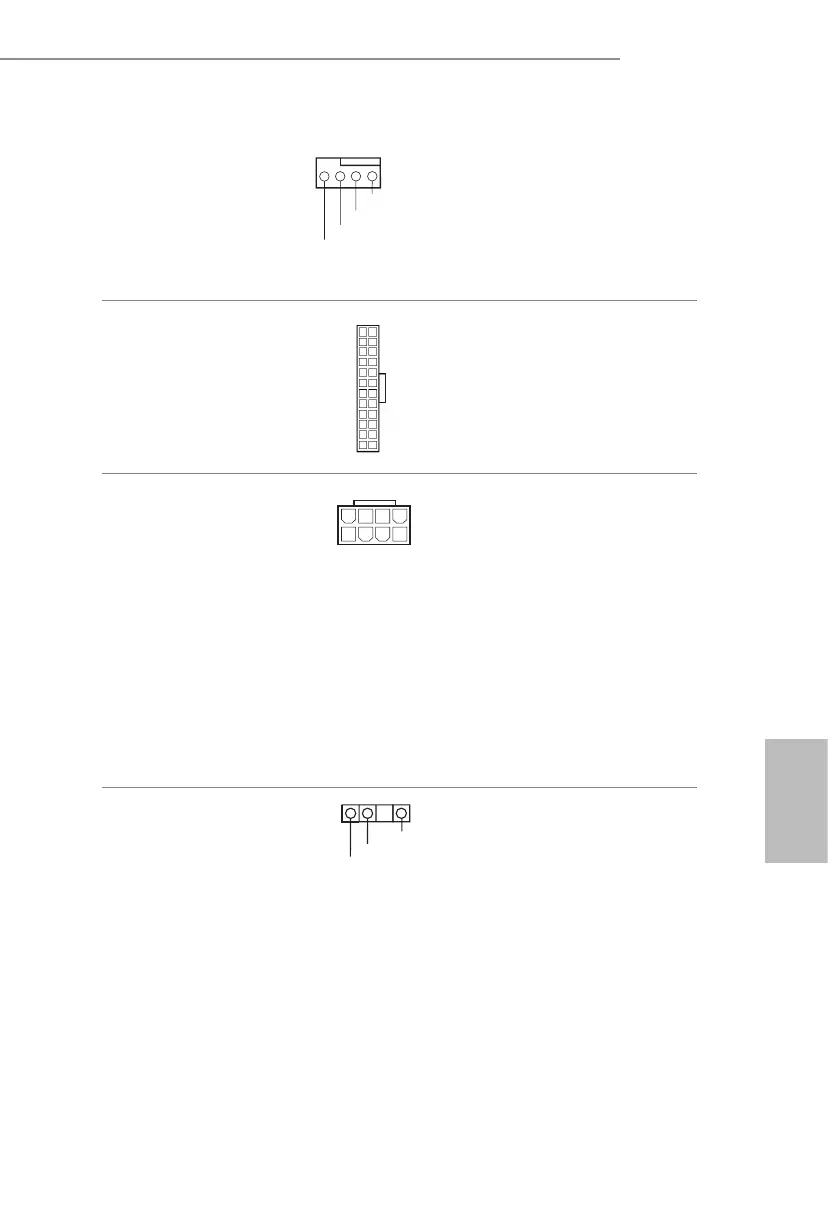

Conector del ventilador de
la CPU
(CPU_FAN1 de
4 contactos)
(consulte la pág. 1, nº 3)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.
Conector de alimentación
ATX
(ATXPWR1 de
24 contactos)
(consulte la pág. 1, nº 7)
12
1
24
13
Esta placa base contiene un
conector de alimentación ATX de
24 contactos.
Conector de alimentación
ATX de 12 V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 2)
4
1
Esta placa base contiene un
conector de alimentación ATX de
12 V y 8 contactos. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
*Advertencia: Asegúrese de
que el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráca. No
conecte el cable de alimentación
PCIe a este conector.
Base de conexiones de
LED direccionable
(ADDR_LED1 de
3 contactos)
(consulte la pág. 1, nº 5)
VOUT
DO_ADDR
GND
1
La base de conexiones se usa para
conectar el alargador de LED
direccionable
que permite a los
usuarios elegir entre varios efectos
de iluminación LED.
Precaución: Nunca instale el
cable de LED direccionable con
la orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 28 para
obtener más instrucciones sobre
esta base de conexiones.
