88
Português

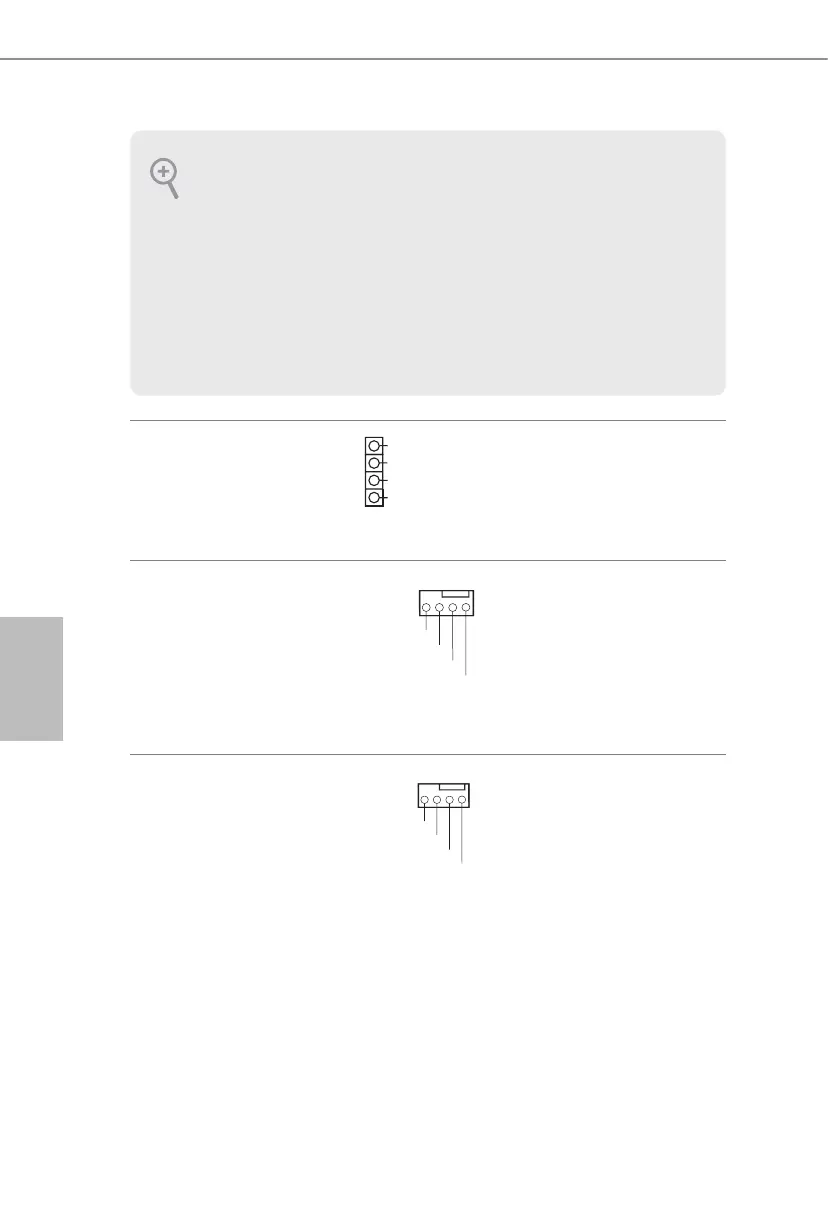

Suporte do alto-falante do
chassi
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 17)
DUMMY
SPEAKER
1
DUMMY
+5V
Por favor, conecte o alto-falante do
chassi a este suporte.
Chassis / Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de
4 pinos)
(ver p.1, N.º 4)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Esta placa mãe fornece conectores
de ventilador do
chassis
de
refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
de
chassis
de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector do ventilador do
chassi
(CHA_FAN2 de 4 pinos)
(ver p.1, N.º 1)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Ligue o cabo do ventilador
aos conectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
