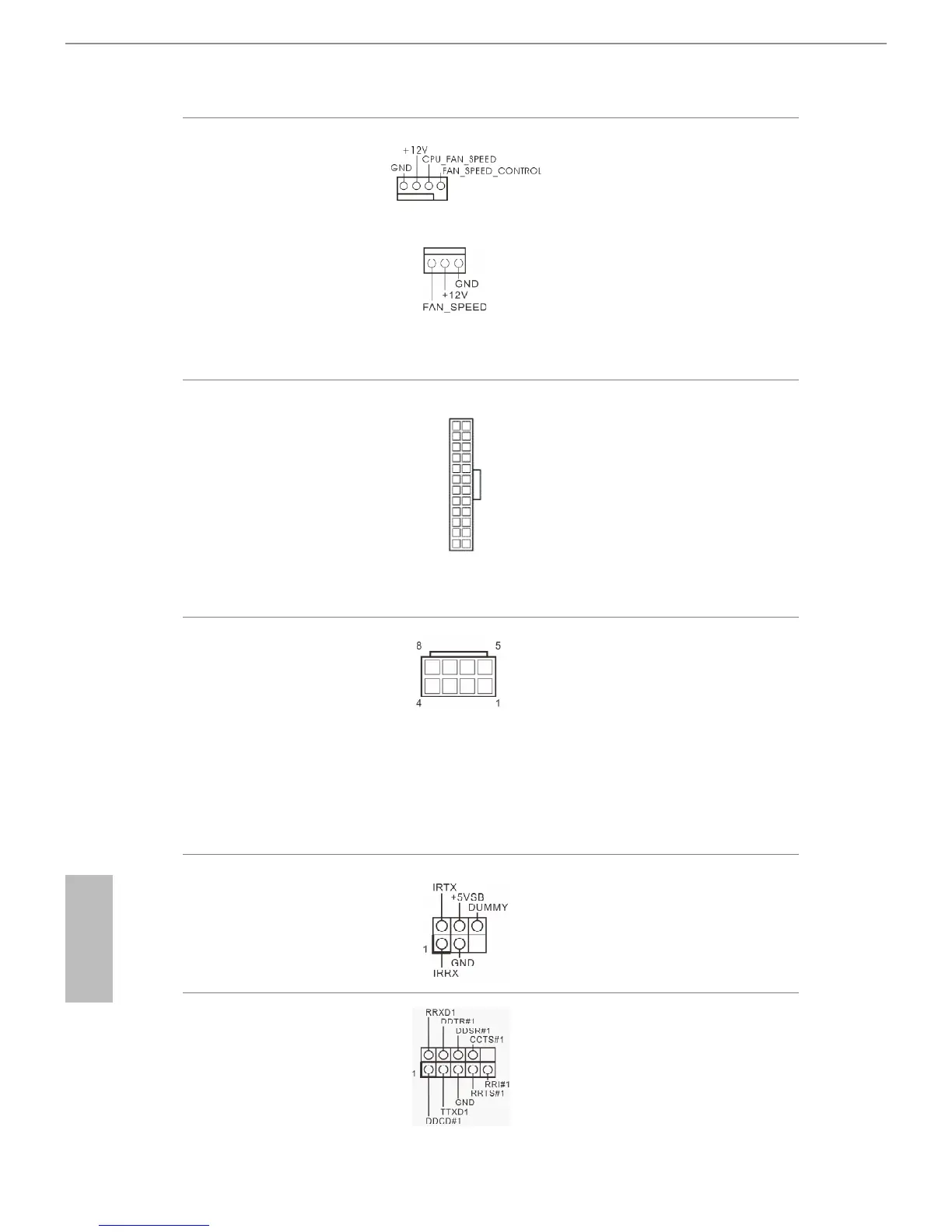

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)
(CPU_FAN2 à 3 broches)
(voir p.1, No. 2)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broches.
Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
Connecteur
d’alimentation ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 4)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX 12V
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 5.
Embase pour module
infrarouge
(IR1 à 5 broches)
(voir p.1, No. 14)
Cette embase prend en charge un
module sans-l d’émission et de
réception infrarouge optionnel.
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 21)
Cette embase COM1
prend en charge un
module de port série.
