B85M Pro4
57
Italiano

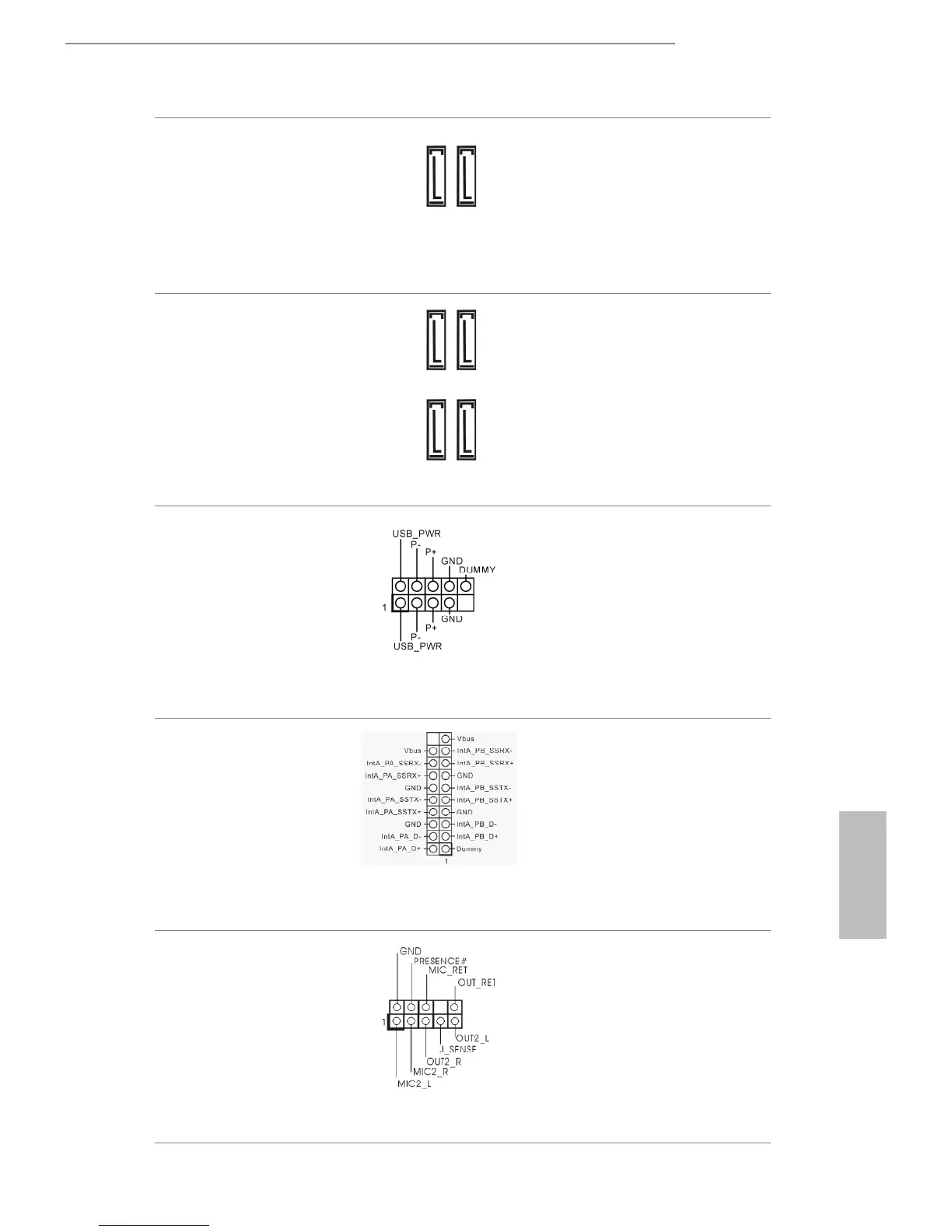

Connettori Serial ATA2
(SATA_4_5:
vedere pag. 1, n. 9)
Questi due connettori
SATA2 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a
3,0 Gb/s.
Connettori Serial ATA3
(SATA_0_1:
vedere pag.1, n. 11)
(SATA_2_3:
vedere pag. 1, n. 10)
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a 6,0
Gb/s.
Header USB 2.0
(USB6_7 a 9 pin)
(vedere pag. 1, n. 17)
(USB8_9 a 9 pin)
(vedere pag. 1, n. 16)
Oltre alle quattro porte
USB 2.0 sul pannello I/O,
su questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB10_11 a 19 pin)
(vedere pag. 1, n. 8)
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare
due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 23)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
SATA_4_5SATA_0_1 SATA_2_3
To Next Page
