120
繁體中文

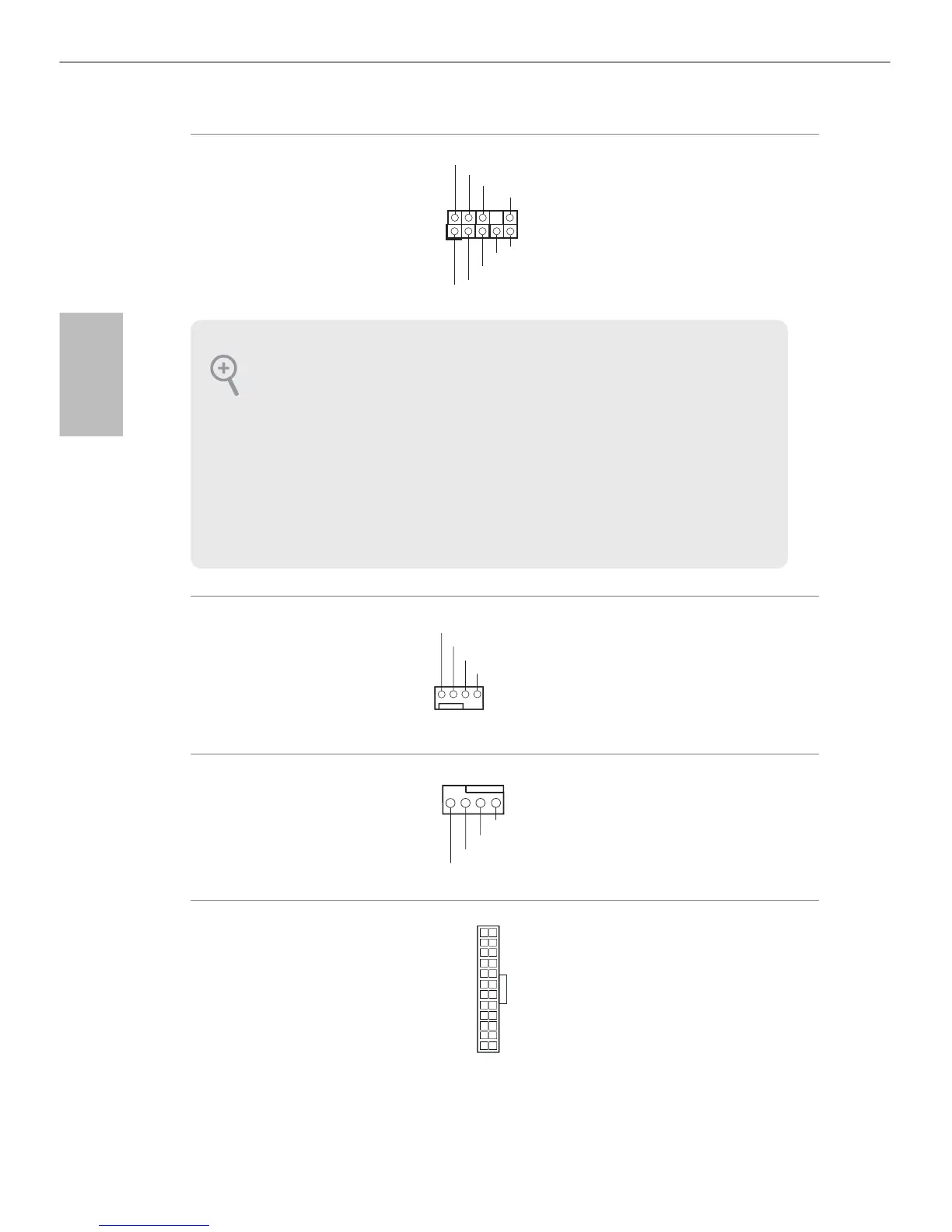

前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 21）
本排針適用於連接音訊
裝置至前面板音訊。
機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 7）
(4-pin CHA_FAN2)
（請參閱第 1 頁， 編號 10）
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 2）
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 5）
本主機板配備一組 24-
pin ATX 電源接頭。若
要使用 20-pin ATX 電源
供應器，請插入 Pin 1 及
Pin 13。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
