ASROCK E3V5 WS User Manual

55
Español
E3V5 WS

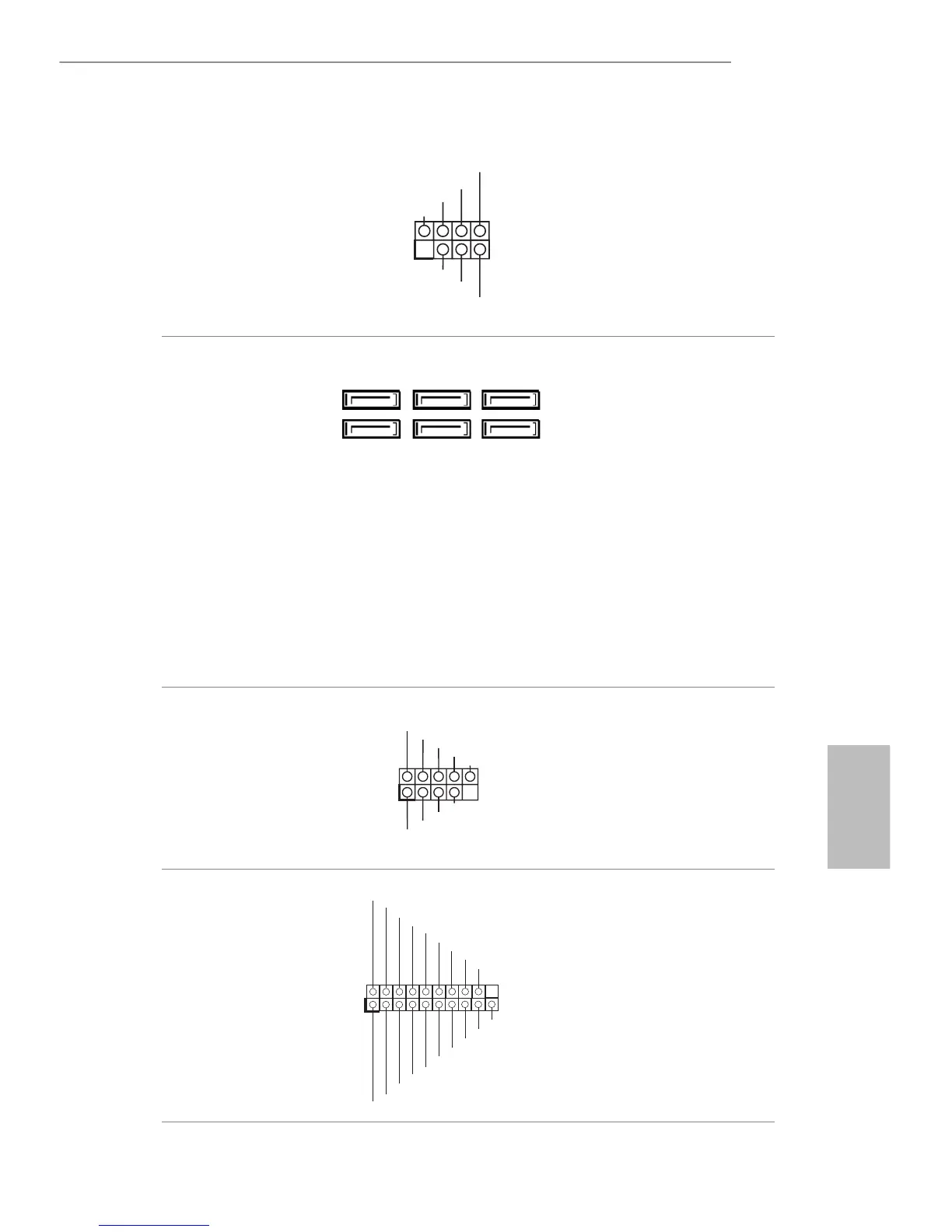

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, N.º 11)
Conecte el LED de
alimentación del chasis y
el altavoz del chasis a esta
base de conexiones.
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 12)
(SATA3_1:
consulte la pág.1, N.º 14)
(SATA3_2:
consulte la pág.1, N.º 9)
(SATA3_3:
consulte la pág.1, N.º 15)
(SATA3_4:
consulte la pág.1, N.º 17)
(SATA3_5:
consulte la pág.1, N.º 16)
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB2_3 de 9 pines)
(consulte la pág.1, N.º 18)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 19)
Hay dos bases de
conexiones en esta placa
base. Cada cabezal USB 2.0
admite dos puertos.
Cabezal USB 3.0
(USB3_4_5 de 19 pines)
(consulte la pág.1, N.º 6)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_2SATA3_4 SATA3_0
SATA3_3SATA3_5 SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vb us
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
In tA_P_SSRX-
Vbus
In tA_P_SSRX-
