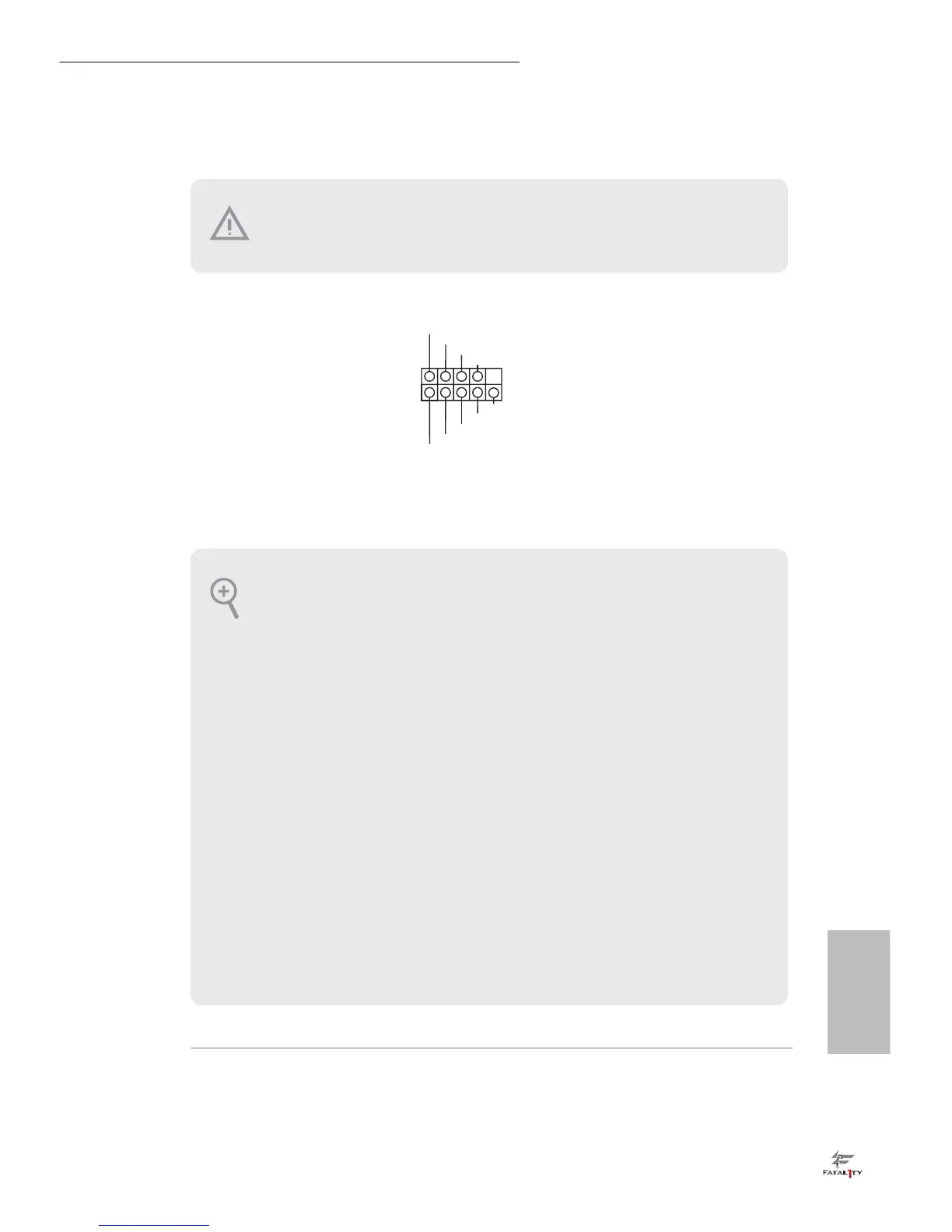

1.4 Integrierte Stiftleisten und Anschlüsse
Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 20)
Verbinden Sie Netz-
schalter, Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend der
nachstehenden Pinbele-
gung mit dieser Stileiste.
Beachten Sie vor Anschlie-
ßen der Kabel die positiven
und negativen Kontakte.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die
Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den
Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu
starten lässt.
PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-
Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand
bendet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivität-LED):
Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die
LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmo-
dul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplatten-
aktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblenden-
moduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt
sind.
Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE
Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von
Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard
dauerha beschädigen.
