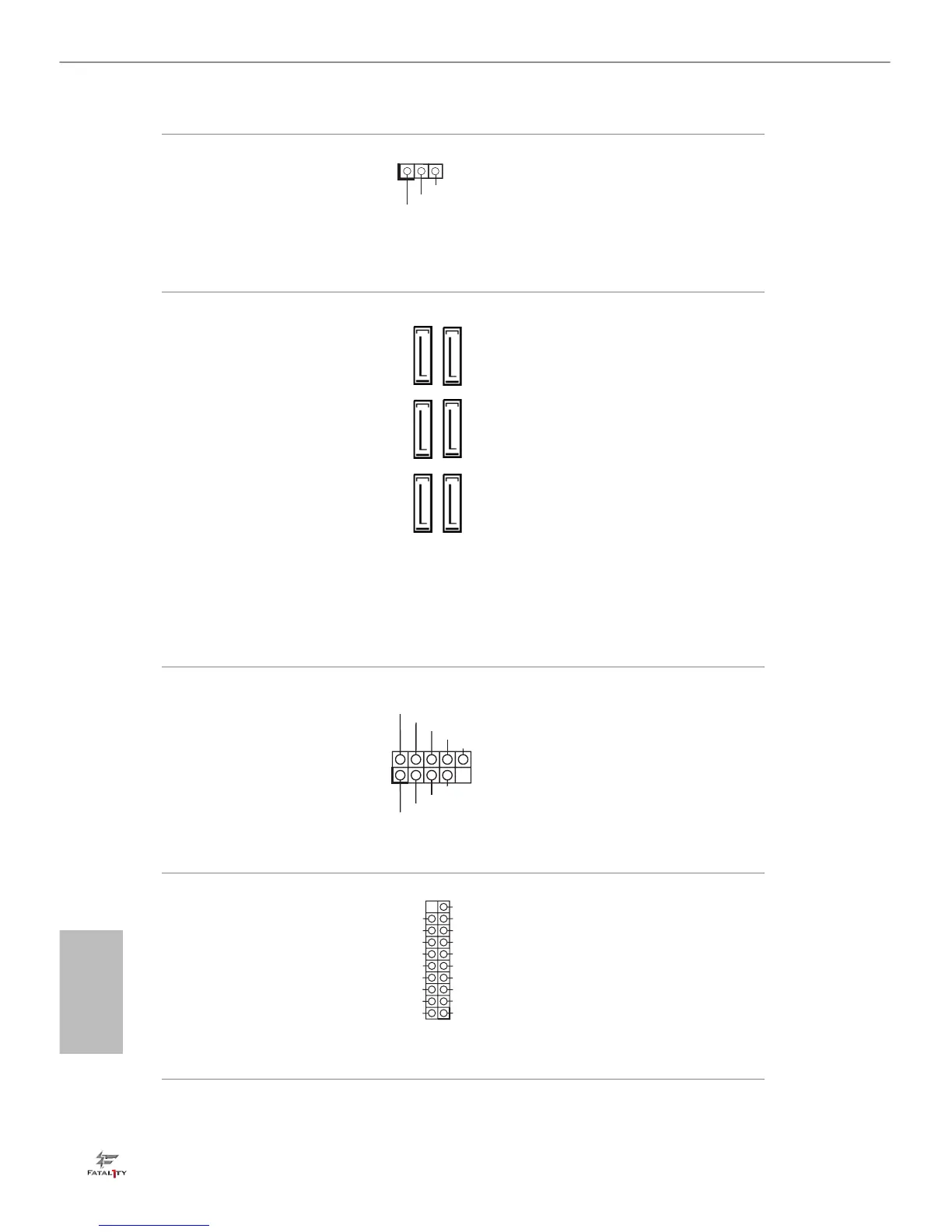

Betrieb-LED-Stileiste
(3-polig, PLED1)
(siehe S. 1, Nr. 21)
Bitte verbinden Sie die
Betrieb-LED des Gehäuses
zur Anzeige des System-
betriebsstatus mit dieser
Stileiste.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 10)
(SATA3_1:
siehe S. 1, Nr. 15)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 14)
(SATA3_4:
siehe S. 1, Nr. 12)
(SATA3_5:
siehe S. 1, Nr. 13)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0
Gb/s.
USB 2.0-Stileisten
(9-polig, USB_4_5)
(siehe S. 1, Nr. 25)
(9-polig, USB_6_7)
(siehe S. 1, Nr. 23)
(9-polig, USB_8_9)
(siehe S. 1, Nr. 24)
Neben vier USB 2.0-Ports
an der E/A-Blende ben-
den sich drei Stileisten an
diesem Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
USB 3,0-Stileisten
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 9)
Neben vier USB 3.0-Ports
an der E/A-Blende be-
nden sich eine Steckleiste
und ein Port an diesem
Motherboard. Jede USB
3.0-Stileiste kann zwei
Ports unterstützen.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4SATA3_0 SATA3_2
SATA3_1 SATA3_3 SATA3_5
