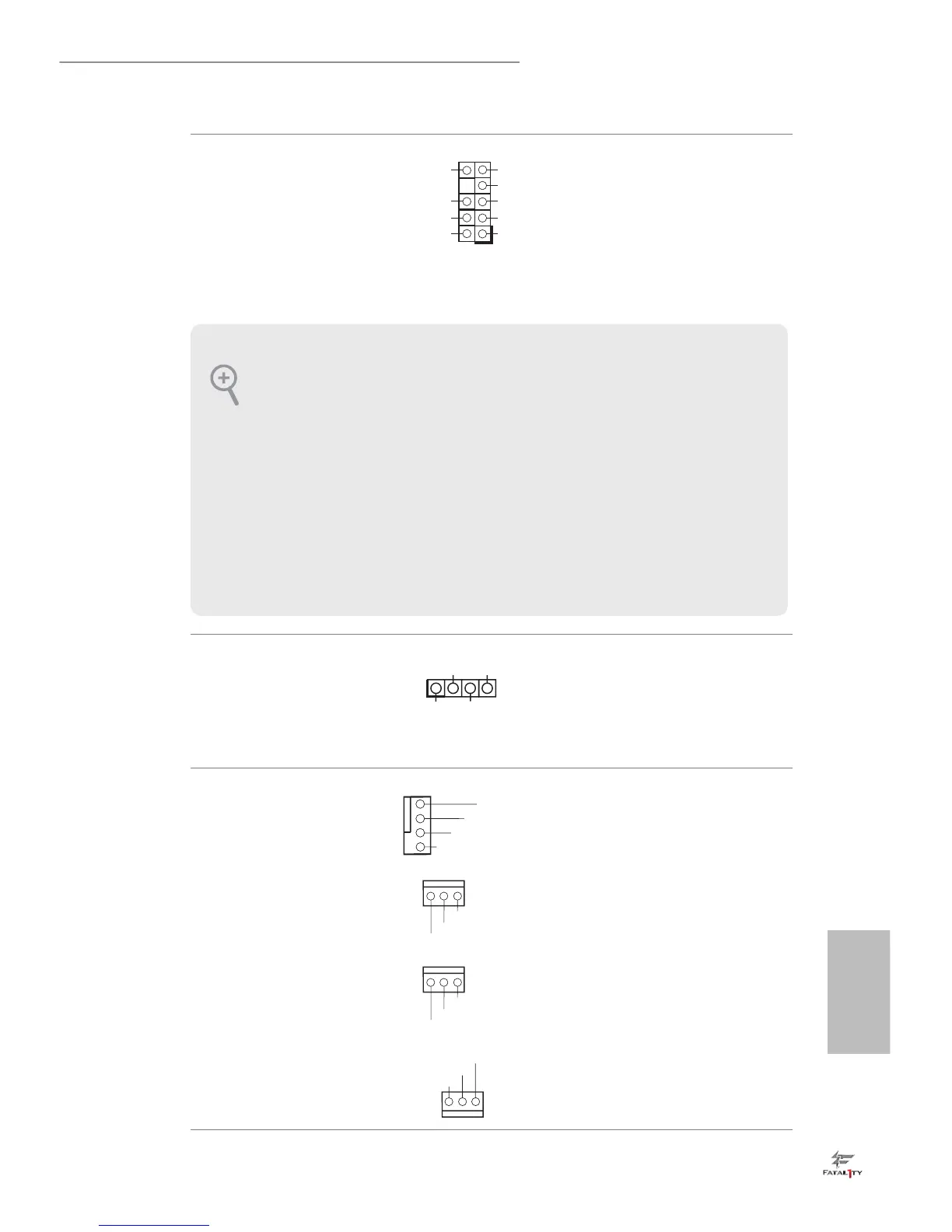

Fatal1ty 970 Performance/3.1 Series
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 30)
Diese Stileiste dient dem
Anschließen von Audioge-
räten an der Frontblende.
Gehäuselautsprechersti-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 19)
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stileiste.
Gehäuse- und Netzteillüf-
teranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 7)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 16)
(3-polig, CHA_FAN3)
(siehe S. 1, Nr. 17)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 2)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Sy-
stems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der nach-
stehenden Schritte an der Audiostileiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie
müssen Sie nicht mit dem AC’97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recor-
ding Volume (Aufnahmelautstärke)“ an.
1
+5V
DUMMY
DUMMY
SPEAKER
