ASROCK Fatal1ty 970 Performance/3.1 Series Manual

34
Deutsch

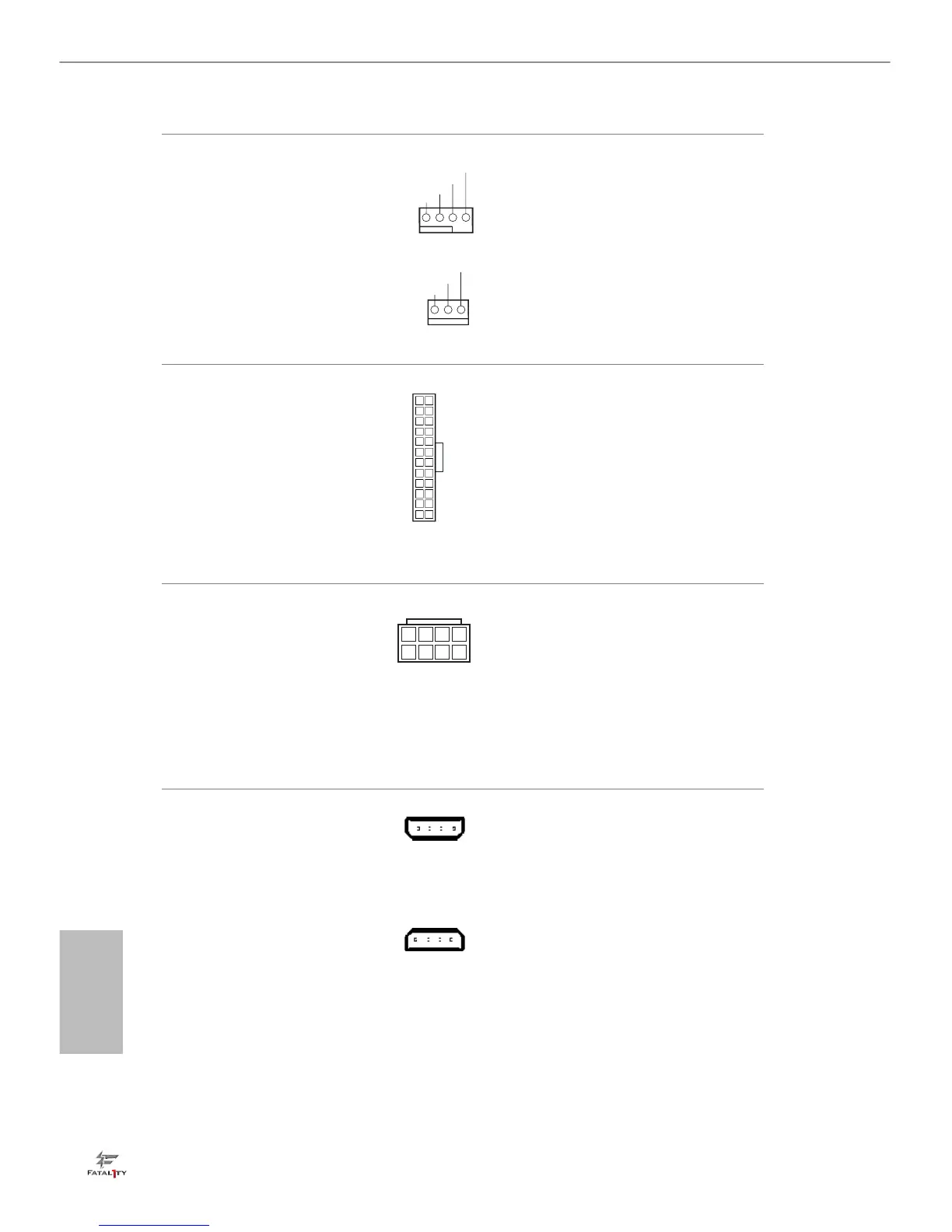

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 4)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 3)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 8)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 8-poligen ATX-12-
V-Netzanschluss. Bitte
schließen Sie es zur Nut-
zung eines 4-poligen ATX-
Netzteils entlang Kontakt
1 und Kontakt 5 an.
PCIe-Netzanschluss
(4-polig, SLI/XFIRE_
PWR1)
(siehe S. 1, Nr. 26)
(4-polig, PCIE_PWR1)
(siehe S. 1, Nr. 29)
Bitte verbinden Sie diese
Anschluss mit einem
Festplattennetzanschluss,
wenn drei Grakkarten an
diesem Motherboard installiert
sind.
12
1
24
13
4 1
8 5
GND
FAN_VOLTAGE
FAN_SPE ED
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1 2 3 4

ASROCK Fatal1ty 970 Performance/3.1 Series Specifications

General

CPU Socket	AM3+
Chipset	AMD 970 + SB950
Memory Slots	4 x DDR3 DIMM
Max Memory	64GB
Storage Interface	6 x SATA3 6.0 Gb/s
Form Factor	ATX
Expansion Slots	2 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports	8 x USB 2.0
Audio	Realtek ALC1150
LAN	Gigabit LAN 10/100/1000 Mb/s (Realtek RTL8111GR)
