69
Español
Fatal1ty 990FX Killer Series
1.4 Conectores y cabezales incorporados

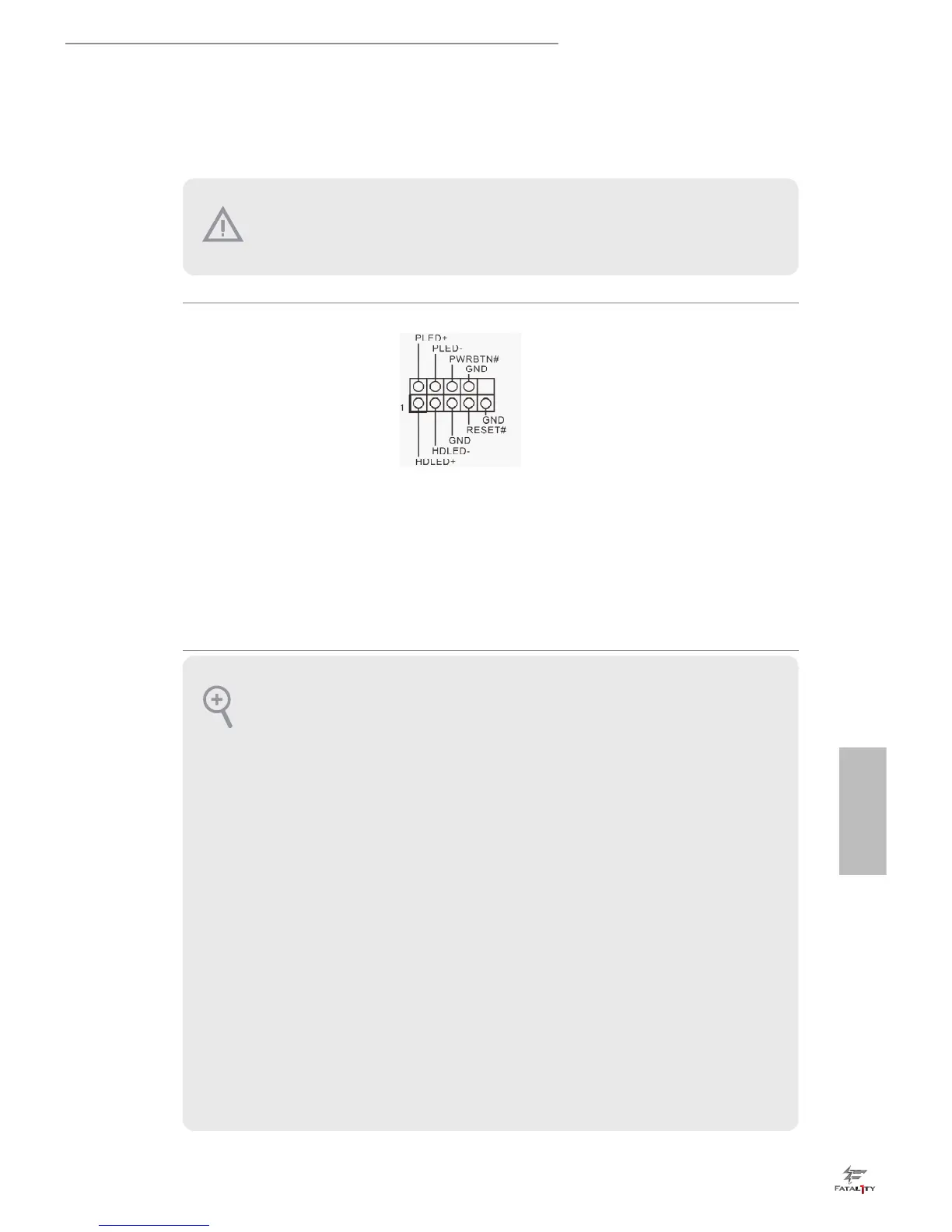

Cabezal del panel del
sistema
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 20)
Conecte el interruptor
de alimentación,
restablezca el interruptor
y el indicador del
estado del sistema del
chasis a los valores de
este cabezal, según los
valores asignados a los
pines como se indica a
continuación. Cerciórese
de cuáles son los pines
positivos y los negativos
antes de conectar los
cables.
PWRBTN (Interruptor de alimentación):
conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congu-
rar la forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor
de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de
forma normal.
PLED (Indicador LED de alimentación del sistema):
conéctelo al indicador del estado de la alimentación del panel frontal del chasis. El
indicador LED permanece encendido cuando el sistema está funcionando. El indica-
dor LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El
indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o
está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis.
El indicador LED permanece encendido cuando el disco duro está leyendo o escribi-
endo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de
panel frontal consta principalmente de: interruptor de alimentación, interruptor de
reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro,
altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal,
asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente
sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y
conectores dañará de forma permanente la placa base.
