FM2A78M-HD+
En-tête USB 2.0 A côté des quatre ports USB
(USB6_7 br.9)
2.0 par défaut sur le panneau
(voir p.1 No. 16)
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
(USB8_9 br.9)
prendre en charge 2 ports USB
(voir p.1 No. 17)
2.0.

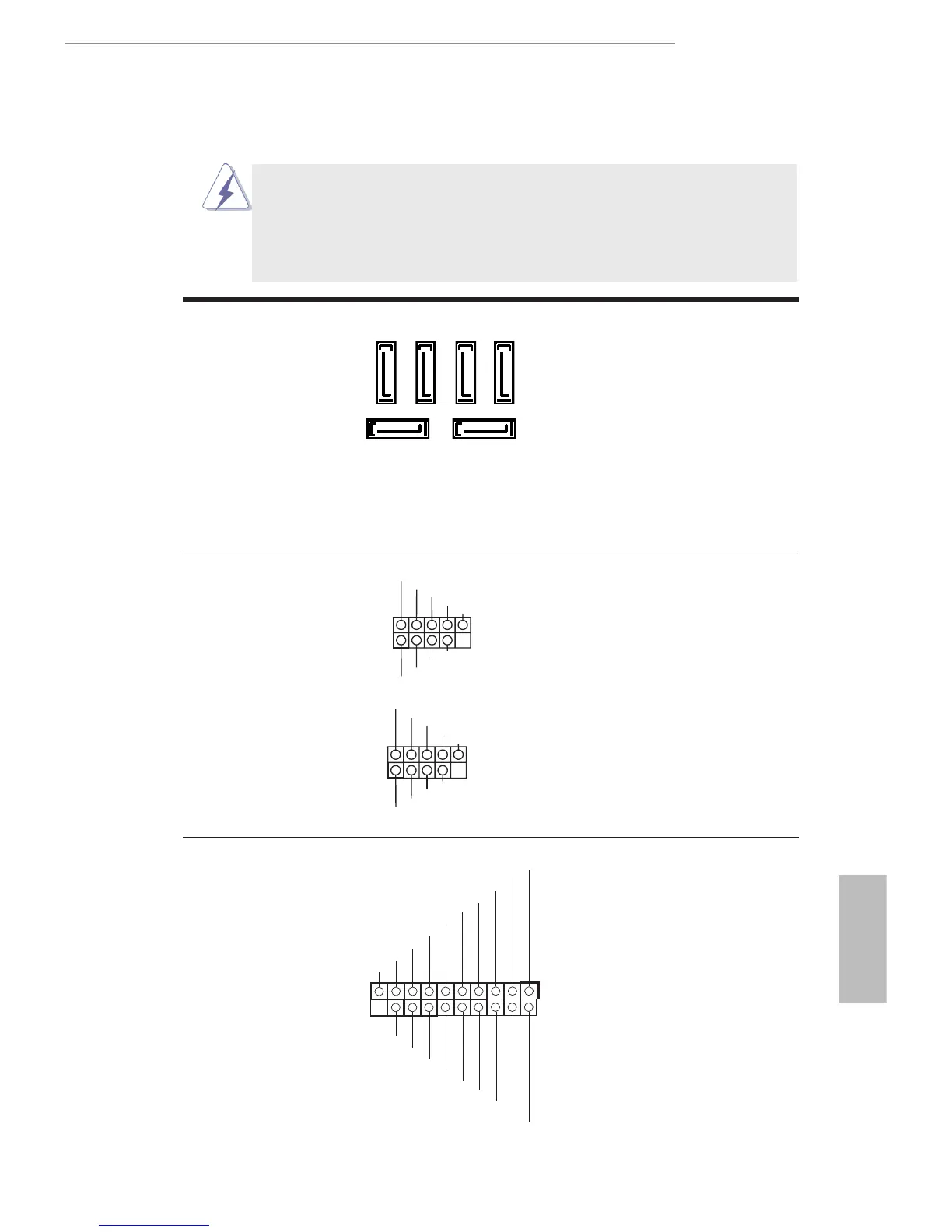

Connecteurs Série ATA3 Ces six connecteurs Série
(SATA_1: voir p.1 No. 8)
ATA3 (SATA3) prennent en
(SATA_2: voir p.1 No. 9)
charge les câbles SATA pour
(SATA_3 voir p.1 No. 13)
les périphériques de stockage
(SATA_4 voir p.1 No. 12)
internes. L’interface SATA3
(SATA_5 voir p.1 No. 15)
actuelle permet des taux
(SATA_6 voir p.1 No. 14)
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
En-tête USB 3.0 En plus des deux ports USB
(USB_10_11 br. 19)
3.0 par défaut sur le panneau
(voir p.1 No. 18)
E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
charge deux ports USB 3.0.
SATA_5 SATA_6
SATA_1
SATA_2
SATA_3
SATA_4
