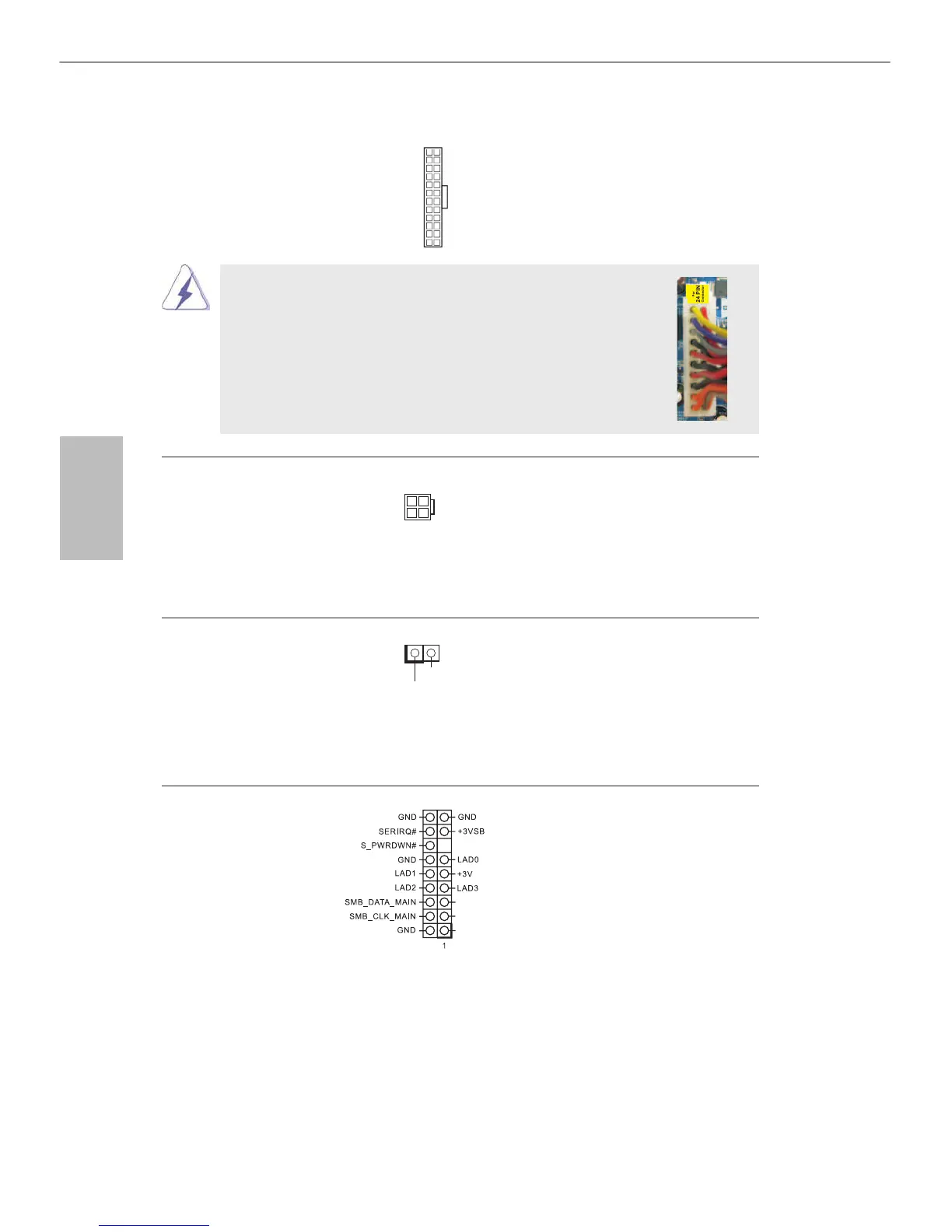

20 ピン ATX 電源装置の取り付け
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ 2, アイテム 5 を参照
12
1
24
13
12
1
24
13
このマザーボードには 24 ピン ATX 電源コネクタが装備されており、
従来の 20 ピン ATX 電源装置を採用している場合でも作動します。
20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源
装置にプラグを差し込みます。
ATX 12V コネクタ このコネクタには CPU に Vcore 電
(4 ピン ATX12V1)
源を供給できるように、ATX 12V
ページ 2, アイテム 1 を参照
プラグを備えたサワーサプライを
接続する必要があることに注意し
てください。接続に問題があると、電源
は正しく供給されません。
ケース侵入ヘッダ このマザーボードはケースオープン 信
(2 ピン CI1)
検出機能に対応しており、シャーシ
ページ 2, アイテム 23 を参照
カバーが取り外されているかどうか
を検出します。この機能は、
シャーシ侵入検出設計を組み込んだ
シャーシを必要とします。
TPM ヘッダー このコネクターはトラステッドプラット
(17 ピン TPMS1)
フォームモジュール（TPM）システムを
ページ２, アイテム 6 を参照
サポートし、鍵、デジタル証明書、パス
ワード、データを安全に保管することが
できます。 TPM システムはまた、ネット
ワークセキュリティを高め、デジタル証
明書を保護し、プラットフォームの完全
性を保証します。
1
Signal
GND
PCIRST#
FRAME
PCICLK
