Italiano

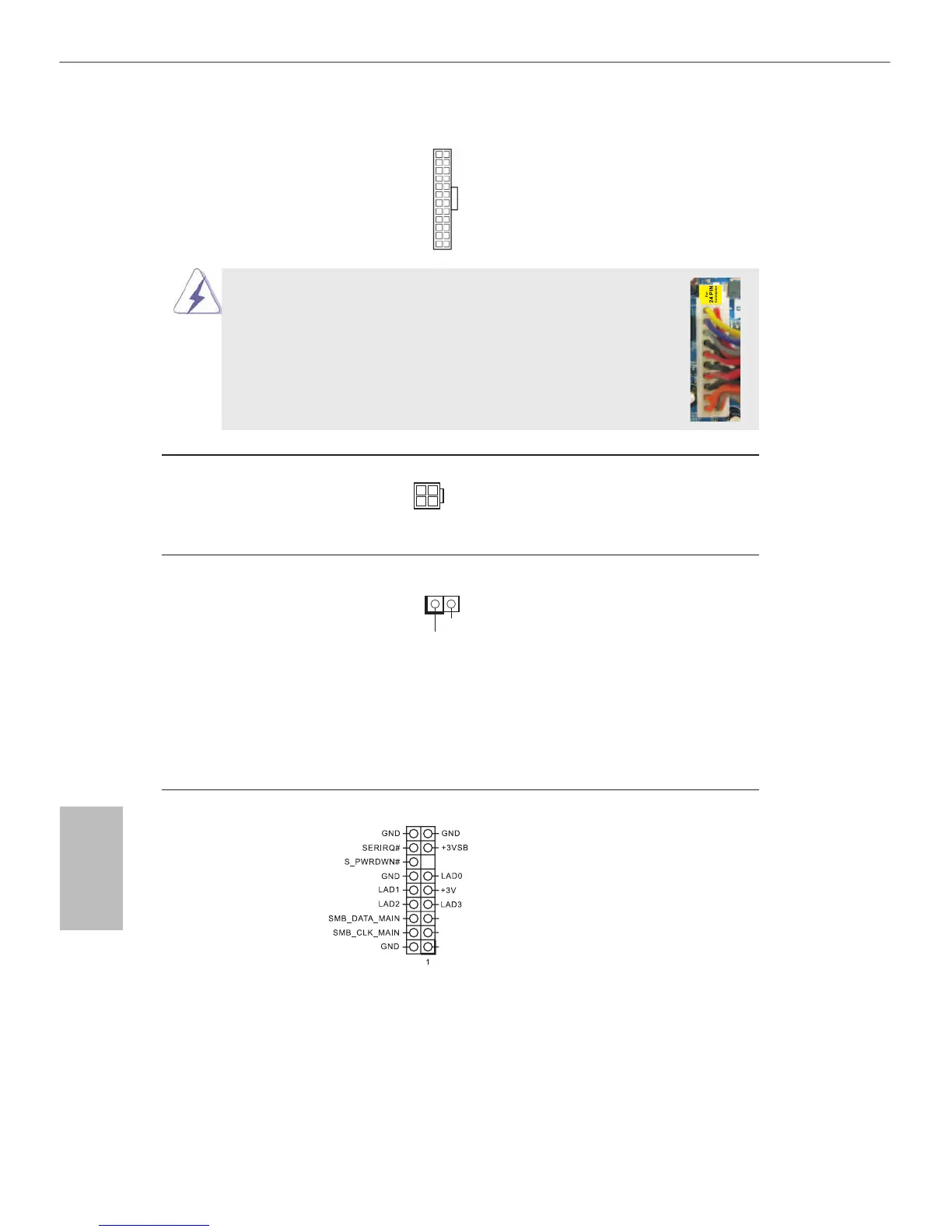

Installazione dell’alimentatore ATX a 20 pin
Con questa scheda madre, c’è in dotazione un
connettore elettrico ATX a 24 pin, ma può funzionare lo
stesso se si adotta un alimentatore ATX a 20 pin. Per
usare l’alimentatore ATX a 20 pin, collegare l’alimentatore
con il Pin 1 e il Pin 13.
Connettore alimentazione ATX Collegare la sorgente
(24-pin ATXPWR1)
d’alimentazione ATX a questo
(vedi p.2 Nr. 5)
connettore.
12
1
24
13
12
1
24
13
Connettore ATX 12 V Collegare un alimentatore ATX
(4-pin ATX12V1)
12 V a questo connettore.
(vedi p.2 Nr. 1)
Header di intrusione dello chassis Questa scheda madre supporta
(2-pin CI1)
la funzione di rilevamento del
(vedi p.2 Nr. 23)
CASE APERTOche rileva che
il coperchio dellochassis è stato
rimosso.Questa funzione
richiede unochassis con
struttura dirilevamento di
intrusione dellochassis.
Header TPM Questo connettore supporta il
(TPMS1 17 pin)
sistema Trusted Platform Mo-
(vedi p.2 No. 6)
dule (TPM), che può archiviare
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della
piattaforma.
1
Signal
GND
PCIRST#
FRAME
PCICLK
