116
日本語

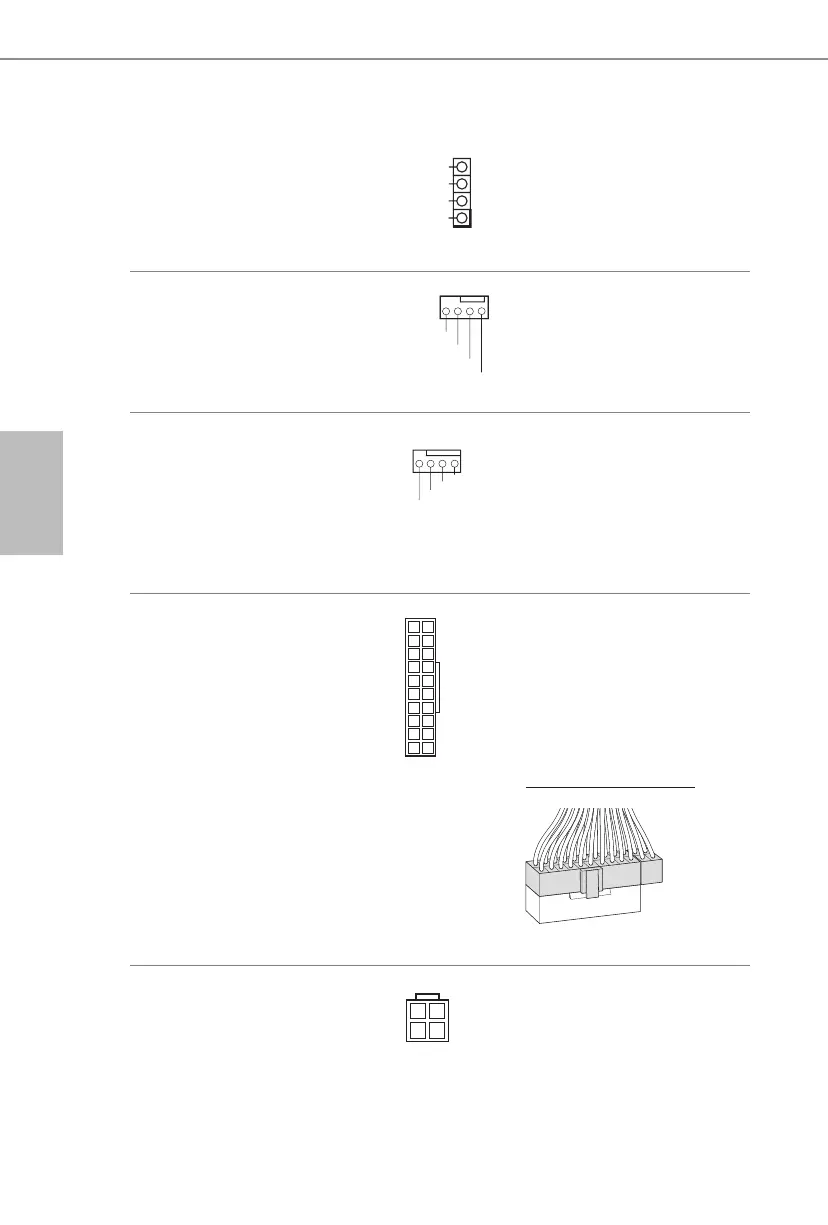

シャーシスピーカーヘッダー
（4 ピンSPEAKER1）
（p.1、No. 11 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
シャーシファンコネクター
（4 ピンCH
A_FAN1）
（p.1、No. 1 参照）
ファンケーブルはファン
コネクターに接続し、黒線
とアースピンを合わせて
ください。
CPU フ
ァンコネクタ
（4 ピンCPU_FAN1）
（p.1、No. 2 参照）
このマザーボードは4 ピ
ンCPUファン（静音ファン）
コネクターを提供します。
3 ピンのCPU ファンを接
続する場合には、ピン1-3
に接続してください。
ATX 電源コネクタ
（20 ピンATXPWR1）
（p.1、No. 5 参照）
このマザーボードは20 ピ
ンATX 電源コネクタを提
供します。 24 ピンのATX
電源を使用するには、ピ
ン1 と11 番に合わせて
接続してください。
24 ピン AT
X 電源を使用:
ATX 12V 電源コネクター
（4 ピンATX12V1）
（p.1、No. 17 参照）
ATX 12V 電源をこのコネ
クターに接続してくださ
い。
GN
D
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
GND
FAN_VOLTAGE
CPU_FAN_SPEED
FA
N
_
SPEED
_
CONTROL
4 3 2 1
1
10
20
11
1
+5V
DUMMY
DUMMY
SPEAKER
