ASROCK H370M-ITX/ac User Manual

103
Türkçe
H370M-ITX/ac
1.4 Yerleşik Bağlantılar ve Bağlayıcılar

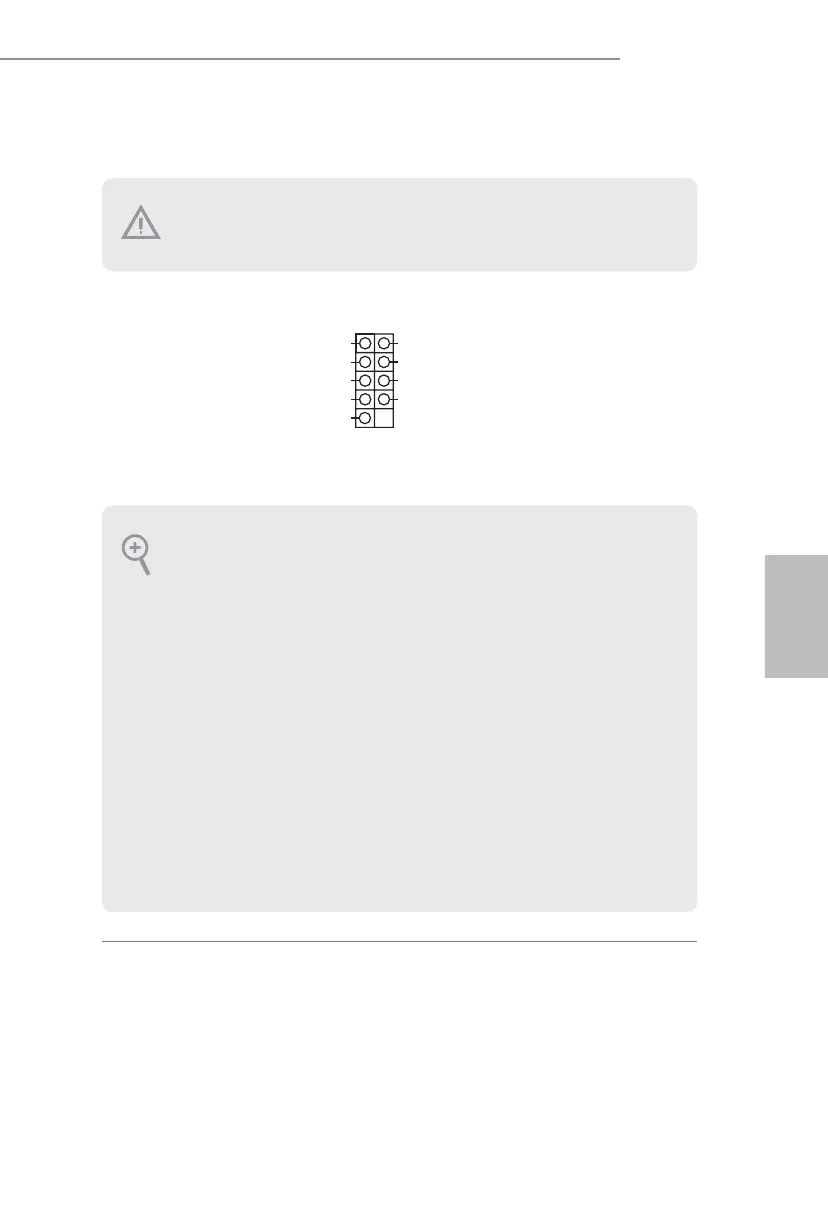

Sistem Paneli Bağlantısı
(9 pimli PANEL1)
(bk. s.1, No. 12)
Güç anahtarını bağlayın,
kasa üzerindeki anahtar ile
sistem durumu belirtecini
aşağıdaki pim düzenine
göre sıfırlayın. Kabloları
bağlarken pozitif ve negatif
pimlere dikkat edin.
Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu
bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve
bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir.
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
DUMMY
GND
PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sisteminizi kap-
atma şeklini yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal
şekilde yeniden başlatılamaması hâlinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Kasa ön panelindeki güç durumu göstergesine bağlayın. Sistem çalışırken LED ışığı
yanacaktır. Sistem S1/S3 uyku durumundayken LED ışığı yanıp söner. Sistem S4 uyku
durumundayken veya kapalıyken (S5) LED ışığı söner.
HDLED (Sabit Disk Etkinlik LED'i):
Kasa ön panelindeki sabit disk etkinlik LED'ine bağlayın. Sabit disk veri okurken veya
yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak
bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör
gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce,
kablo düzenlemeleri ve pim düzenlemelerinin düzgün şekilde yapıldığından emin olun.
