ASROCK H370M-ITX/ac User Manual

104
Türkçe

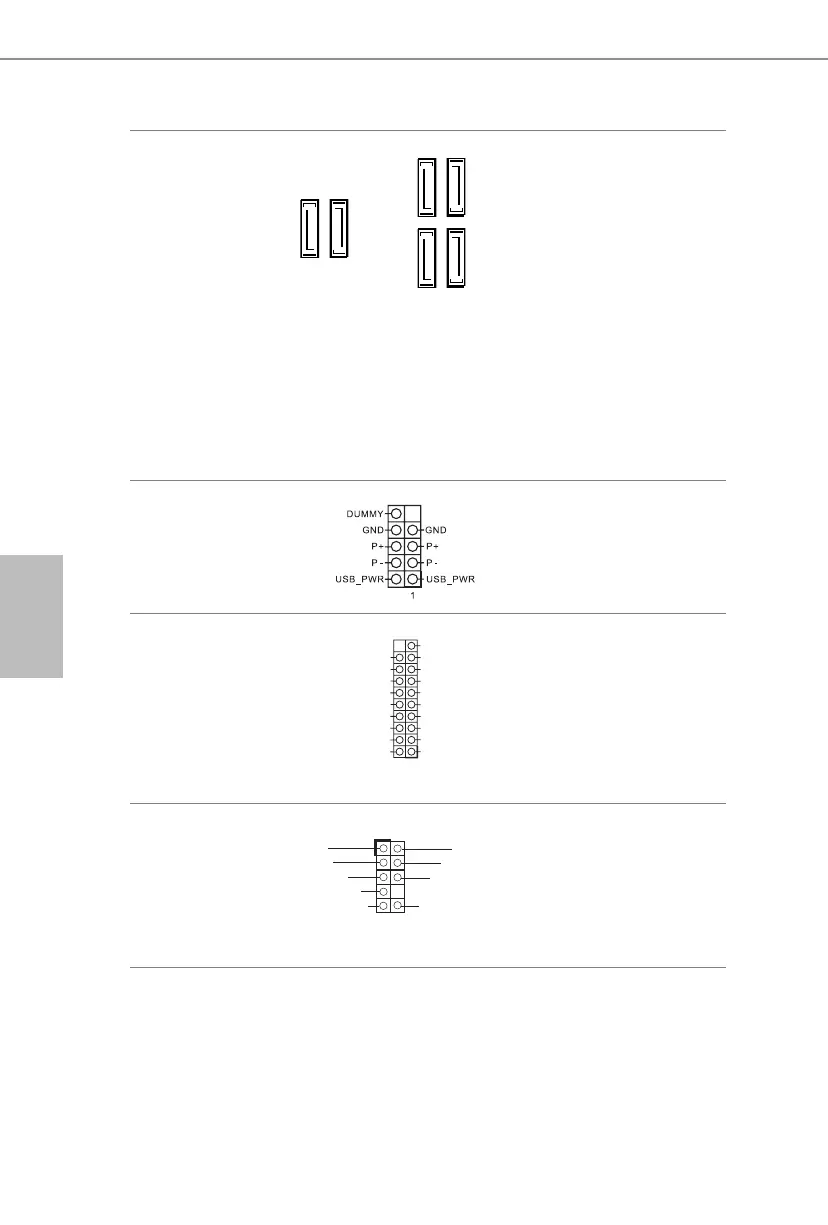

Seri ATA3 Bağlayıcıları
(SATA3_0:
bk. s.1, No. 9)
(SATA3_1:
bk. s.1, No. 8)
(SATA3_2:
bk. s.1, No. 11)
(SATA3_3:
bk. s.1, No. 10)
(SATA3_4:
bk. s.1, No. 16)
(SATA3_5:
bk. s.1, No. 17)
Bu altı SATA3 bağlayıcısı, veri
aktarım hızı 6,0 Gb/sn değerine
kadar olan dâhilî depolama
aygıtları için SATA veri
kablolarını destekler.
* M2_1 bir SATA tipi M.2 aygıtı
tarafından kullanılıyorsa, SATA3_1
devre dışı bırakılacaktır.
USB 2.0 Bağlantısı
(9 pimli USB_3_4)
(bk. s.1, No. 13)
Bu ana kartta bir tane USB 2.0
bağlantısı vardır. Bu USB 2.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
USB 3.1 Gen1 bağlantısı
(19 pimli USB3_6_7)
(bk. s.1, No. 7)
Bu ana kartta bir bağlantı vardır.
Bu USB 3.1 Gen1 bağlantısı,
iki adet bağlantı noktasını
destekleyebilir.
Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bk. s.1, No. 20)
Bu bağlantı, ses aygıtlarının ön
ses paneline bağlanması içindir.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
