ASROCK H370M-ITX/ac User Manual

114
한 국 어

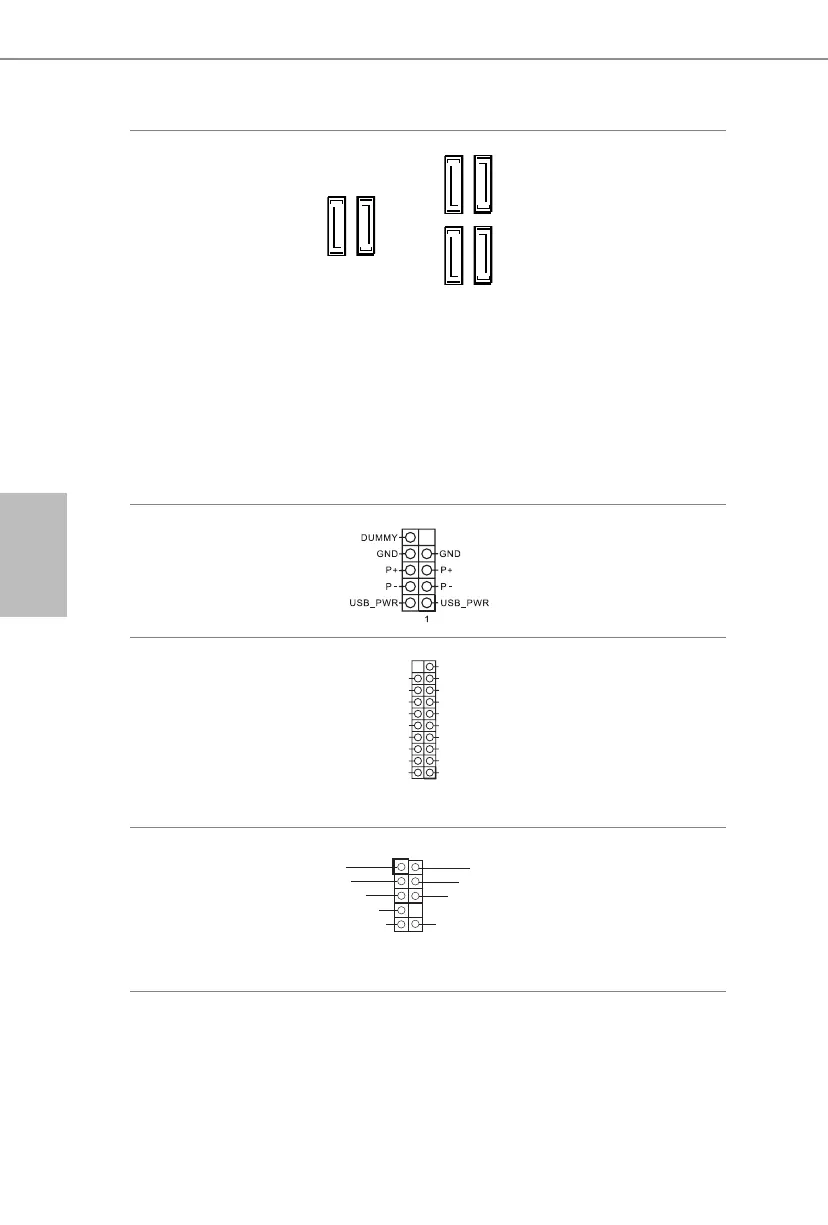

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 9 번 항목
참조 )
(SATA3_1:
1 페이지 , 8 번 항목 참조 )
(SATA3_2:
1 페이지 , 11 번 항목 참조 )
(SATA3_3:
1 페이지 , 10 번 항목 참조 )
(SATA3_4:
1 페이지 , 16 번 항목 참조 )
(SATA3_5:
1 페이지 , 17 번 항목 참조 )
이들 6 개의 SATA3 커넥터
는 최대 6.0 Gb/s 데이터 전
송 속도를 제공하는 내부
저장 장치용 SATA 데이터
케이블을 지원합니다 .
* SATA- 타입 M.2 장치에서 M2_1
을 사용 중이면 , SATA3_1 이 비활
성화됩니다 .
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 13 번 항목 참조 )
이 마더보드에는 하나의
USB2.0 헤더가 있습니다 .
이 USB 2.0 헤더는 포트 두
개를 지원할 수 있습니다 .
USB 3.1 Gen1 헤더
(19 핀 USB3_6_7)
(1 페이지 , 7 번 항목 참조 )
이 마더보드에는 하나의 헤
더가 있습니다 . 이 USB 3.1
Gen1 헤더는 포트 2 개를 지
원할 수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 20 번 항목 참조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결하
는 데 사용됩니다 .
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
