H370M-ITX/ac
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

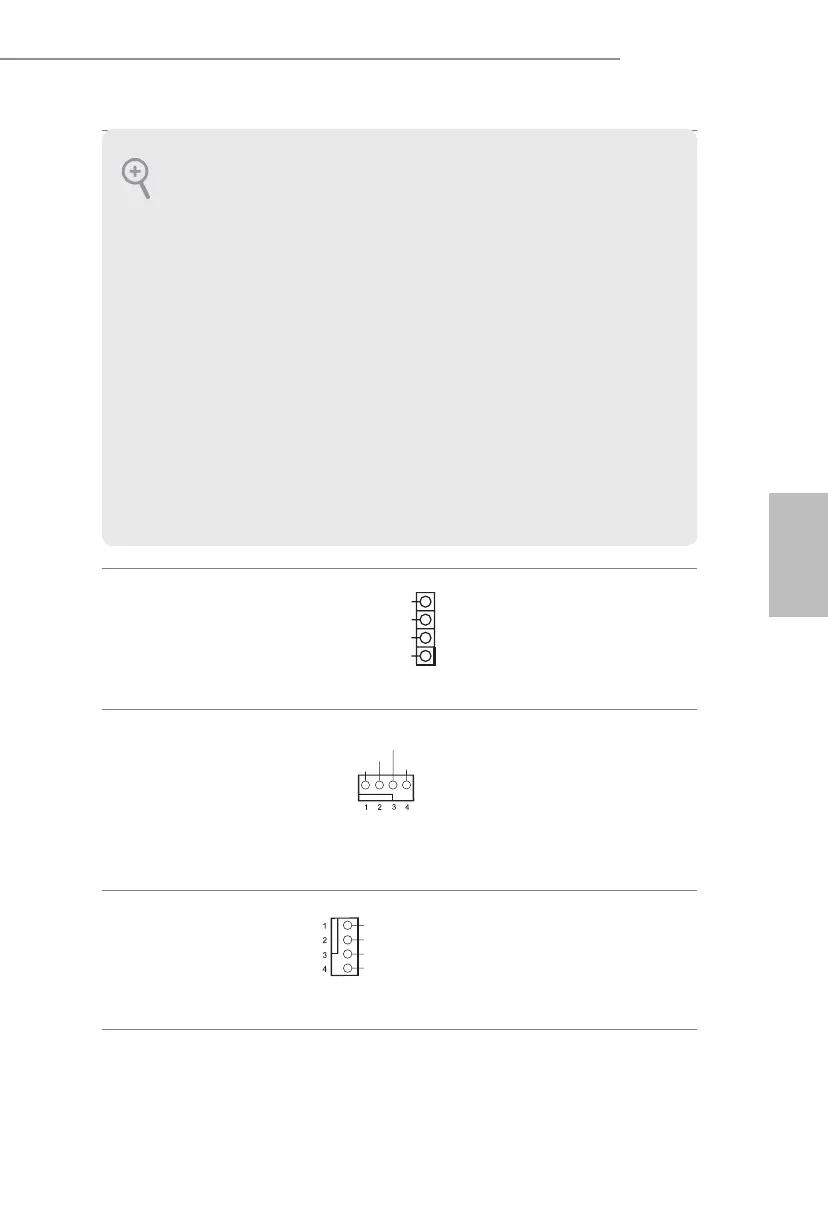

섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 , 18 번 항목 참조 )
섀시 스피커를 이 헤더에
연결하십시오 .
섀시 / 워터 펌프 팬 커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 2 번 항목 참조 )
이 마더보드에는 4 핀 수냉
식
섀시
팬 커넥터 1 개가 탑
재되어 있습니다 . 3 핀 CPU
섀시
수냉식 쿨러 팬을 연
결하려는 경우 핀 1-3 에 연
결하십시오 .
섀시 팬 커넥터
(4 핀 CHA_FAN2)
(1 페이지 , 6 번 항목 참조 )
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어를
접지핀에 연결하십시오 .
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는
방법을 구성할 수 있습니다 .
RESET( 리셋 스위치 ):
섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을
수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는
LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니
다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니
다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터
를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 ,
리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 .
섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하
는지 확인합니다 .
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
