H370M-ITX/ac
1.4 オンボードのヘッダーとコネクタ

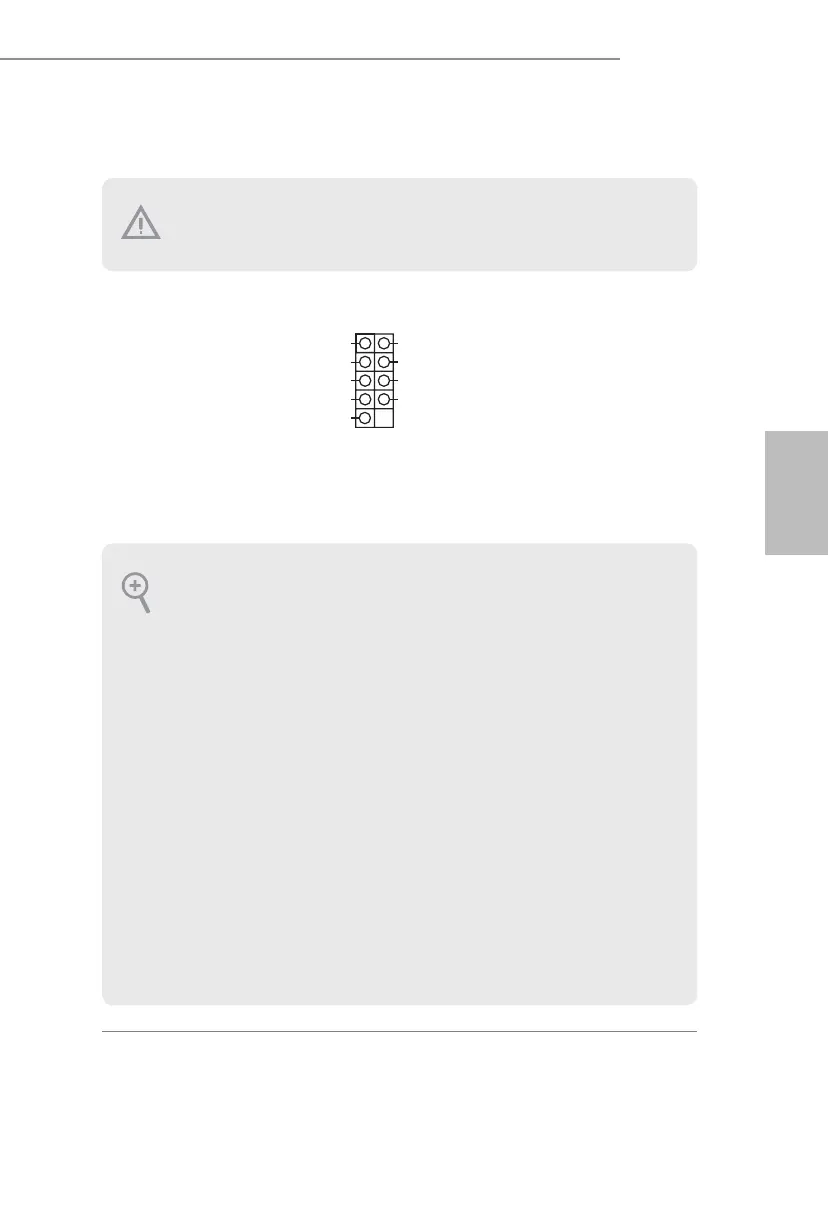

システムパネルヘッダー
（9 ピンPANEL1）
（p.1、No. 12 参照）
電源スイッチを接続し、ス
イッチをリセットし、下記
のピン割り当てに従って、
シャーシのシステムステー
タス表示ランプをこのヘッ
ダーにセットします。 ケー
ブルを接続するときには、
ピンの＋と−に気をつけ
てください。
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネ
クタにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャ
ンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
DUMMY
GND
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフ
リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システ
ム稼働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED
は点滅を続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、
LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。 ハー
ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティ
ビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュール
とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく
合致していることを確かめてください。
