ASROCK H370M-ITX/ac User Manual

124
日本語

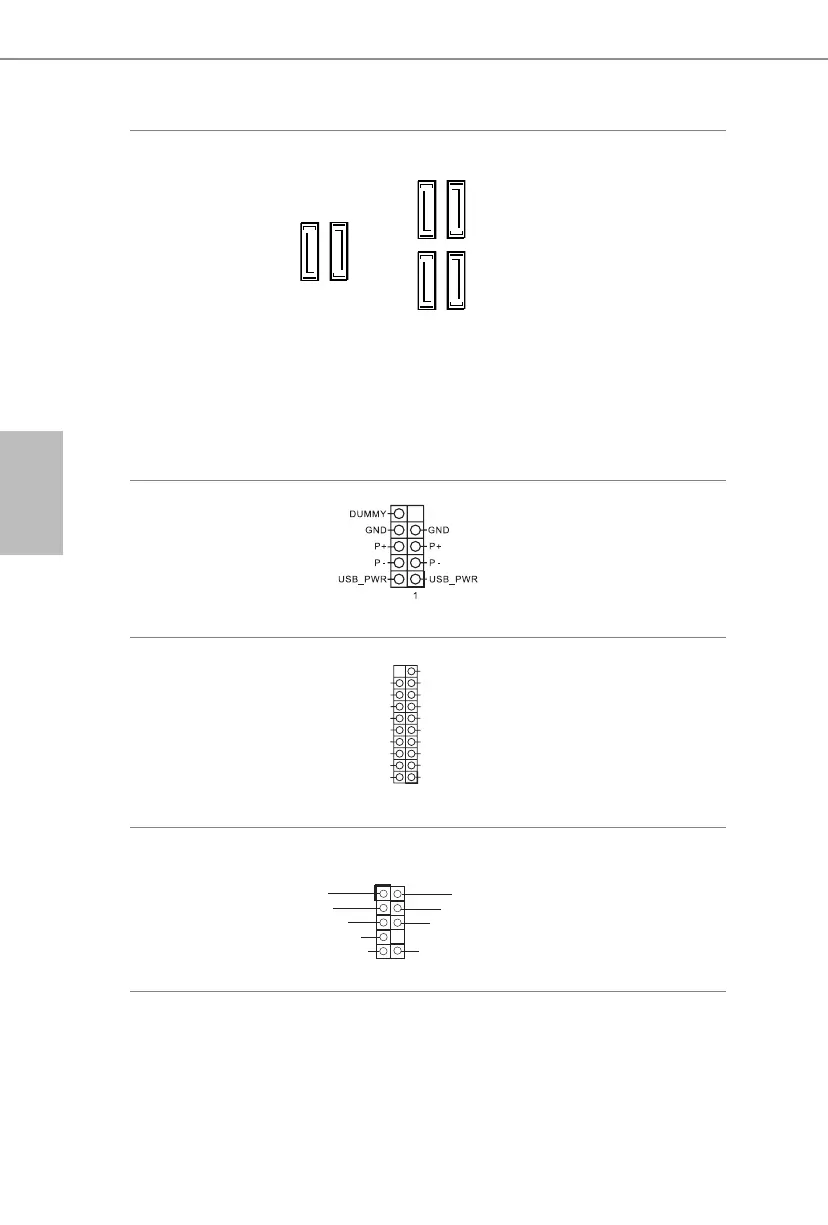

シリアルATA3 コネクタ
(SATA3_0:
p.1、No. 9 参照）
(SATA3_1:
p.1、No. 8 参照）
(SATA3_2:
p.1、No. 11 参照）
(SATA3_3:
p.1、No. 10 参照）
(SATA3_4:
p.1、No. 16 参照）
(SATA3_5:
p.1、No. 17 参照）
これら6つのSATA3コネクター
は、最高6.0 Gb/ 秒のデータ転
送速度で内部ストレージデバ
イス用のSATA データケーブ
ルをサポートします。
* SATA タイプ M.2 デバイスで M2_1
を使用している場合は、SATA3_1 は
無効になります。
USB 2.0 ヘッダー
（9 ピン USB_3_4）
（p.1、No. 13 参照）
このマザーボードには 1 つの
USB2.0 ヘッダーが装備されて
います。 この USB 2.0 ヘッダー
は、2 つのポートをサポートで
きます。
USB 3.1 Gen1 ヘッダー
（19 ピン USB3_6_7）
（p.1、No. 7 参照）
このマザーボードには 1 つの
ヘッダーが装備されています。
このUSB 3.1 Gen1 ヘッダーは、
2つのポートをサポートできます。
フロントパネルオーディ
オヘッダー
（9 ピンHD_AUDIO1）
（p.1、No. 20 参照）
このヘッダーは、フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
