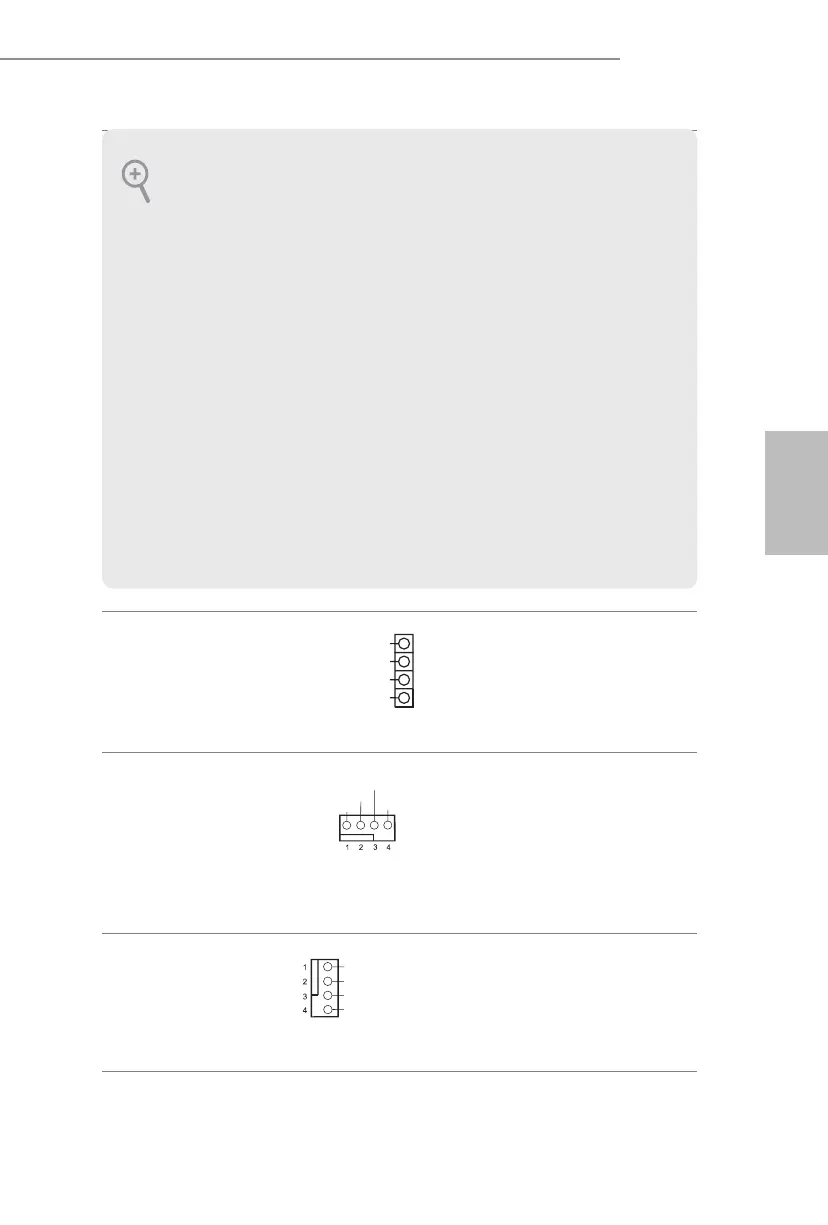

H370M-ITX/ac
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
シャーシスピーカーヘッ
ダー
（4 ピンSPEAKER1）
（p.1、No. 18 参照）
シャーシスピーカーはこのヘッ
ダーに接続してください。
シャーシ/ ウォーターポ
ンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、No. 2 参照）
このマザーボードは、4 ピン水
冷
シャーシ
ファンコネクタを
搭載します。 3 ピンの
シャーシ
ウォータークーラーファンを接
続する場合には、ピン1-3 に接
続してください。
シャーシファンコネクター
（4 ピンCHA_FAN2）
（p.1、No. 6 参照）
ファンケーブルはファンコネク
ターに接続し、黒線とアースピ
ンを合わせてください。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、シ
ステムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
ターを再起動します。
PLED（システム電源LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼
働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED は点滅を
続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードド
ライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュー
ルは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッ
ダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していること
を確かめてください。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
