144
繁體中文

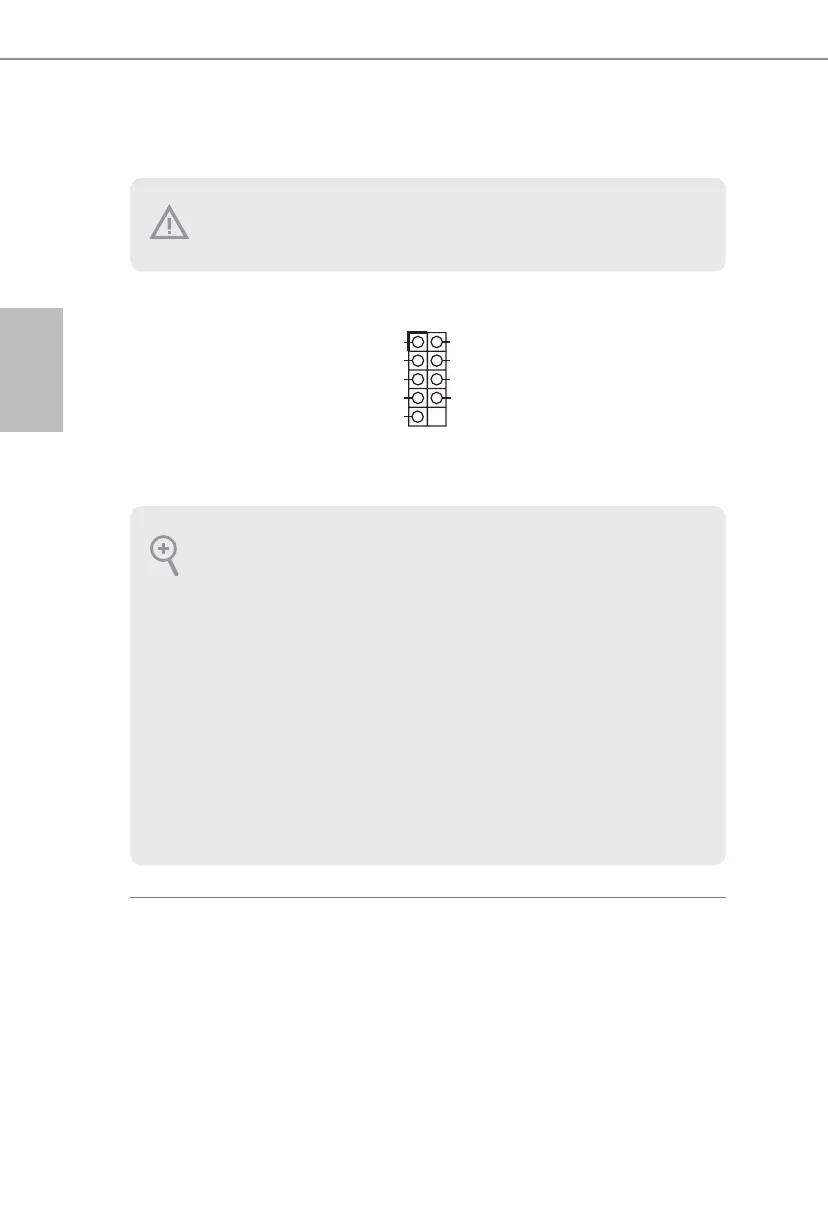

1.4 板載排針及接頭
系統面板排針
9-pin PANEL1
(請參閱第 1 頁, 編號 12
請依照以下的針腳排列將
機殼上的電源開關、重設
開關及系統狀態指示燈連
接至此排針。在連接纜線
之前請注意正負針腳。
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽
套在排針及接頭上,將造成主機板永久性的受損。
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
DUMMY
GND
PWRBTN ( 電源開關 )
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重
設開關即可重新啟動電腦。
PLED ( 系統電源 LED)
連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統
進入 S1/S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時,
LED 會熄滅。
HDLED ( 硬碟活動 LED)
連接至機殼前面板上的硬碟活動 LED硬碟正在讀取或寫入資料時,LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,
請確定佈線及針腳指派皆正確相符。
