ASROCK H370M-ITX/ac User Manual

145
H370M-ITX/ac
繁體中文

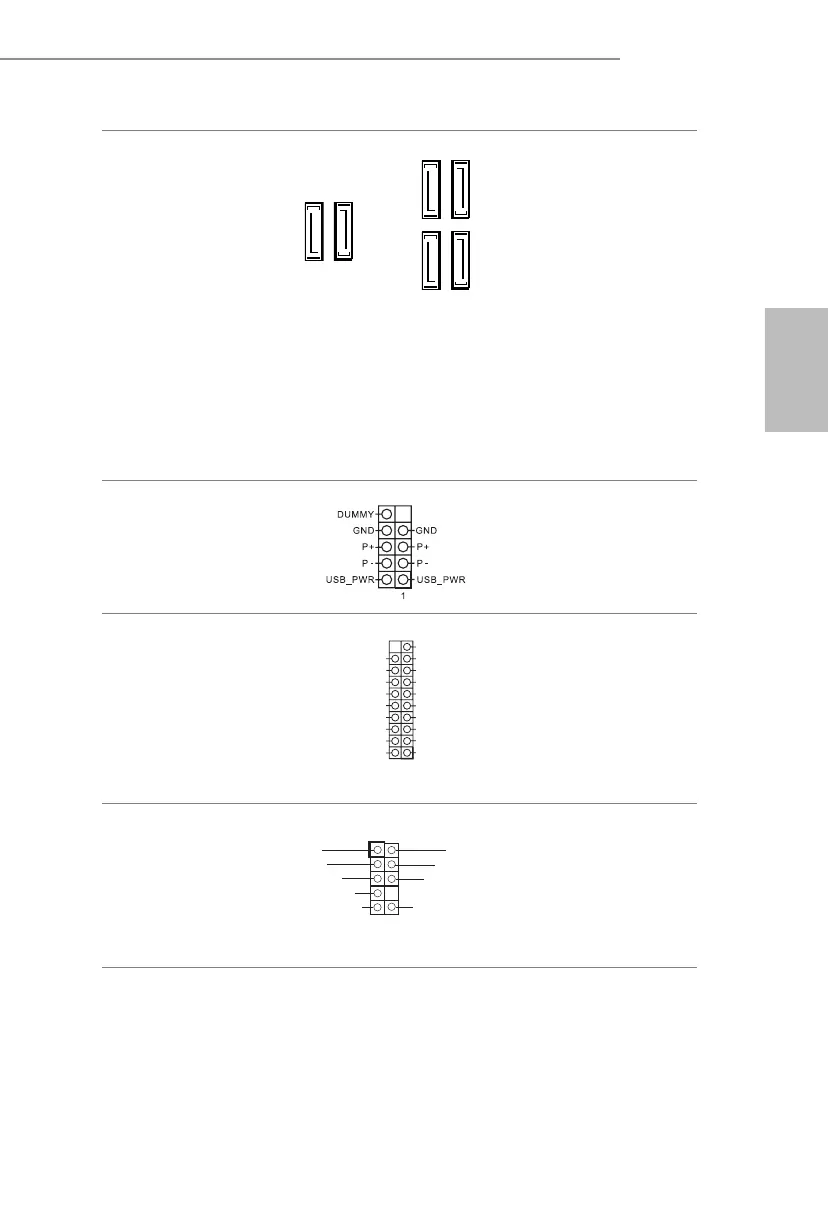

Serial ATA3 接頭
（SATA3_0:
請參閱第 1 頁，編號 9）
（SATA3_1:
請參閱第 1 頁，編號 8）
（SATA3_2:
請參閱第 1 頁，編號 11）
（SATA3_3:
請參閱第 1 頁，編號 10）
（SATA3_4:
請參閱第 1 頁，編號 16）
（SATA3_5:
請參閱第 1 頁，編號 17）
這六組 SATA3 接頭皆支援
內部儲存裝置的 SATA 資
料纜線，最高可達 6.0 Gb/s
資料傳輸率。
* 若 M2_1 為 SATA 類型的 M.2
裝置佔用，將會停用 SATA3_1。
USB 2.0 排針
（9-pin USB_3_4）
（請參閱第 1 頁，編號 13）
此主機板上有一個 USB2.0
排針。此 USB 2.0 排針皆
可支援兩個連接埠。
USB 3.1 Gen1 排針
（19-pin USB3_6_7）
（請參閱第 1 頁，編號 7）
此主機板上有一個排針。
此 USB 3.1 Gen1 排針皆可
支援兩個連接埠。
前面板音訊排針
（9-pin HD_AUDIO1）
（請參閱第 1 頁，編號 20）
本排針適用於連接音訊裝
置至前面板音訊。
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
