ASROCK H370M-ITX/ac User Manual

160
Polski

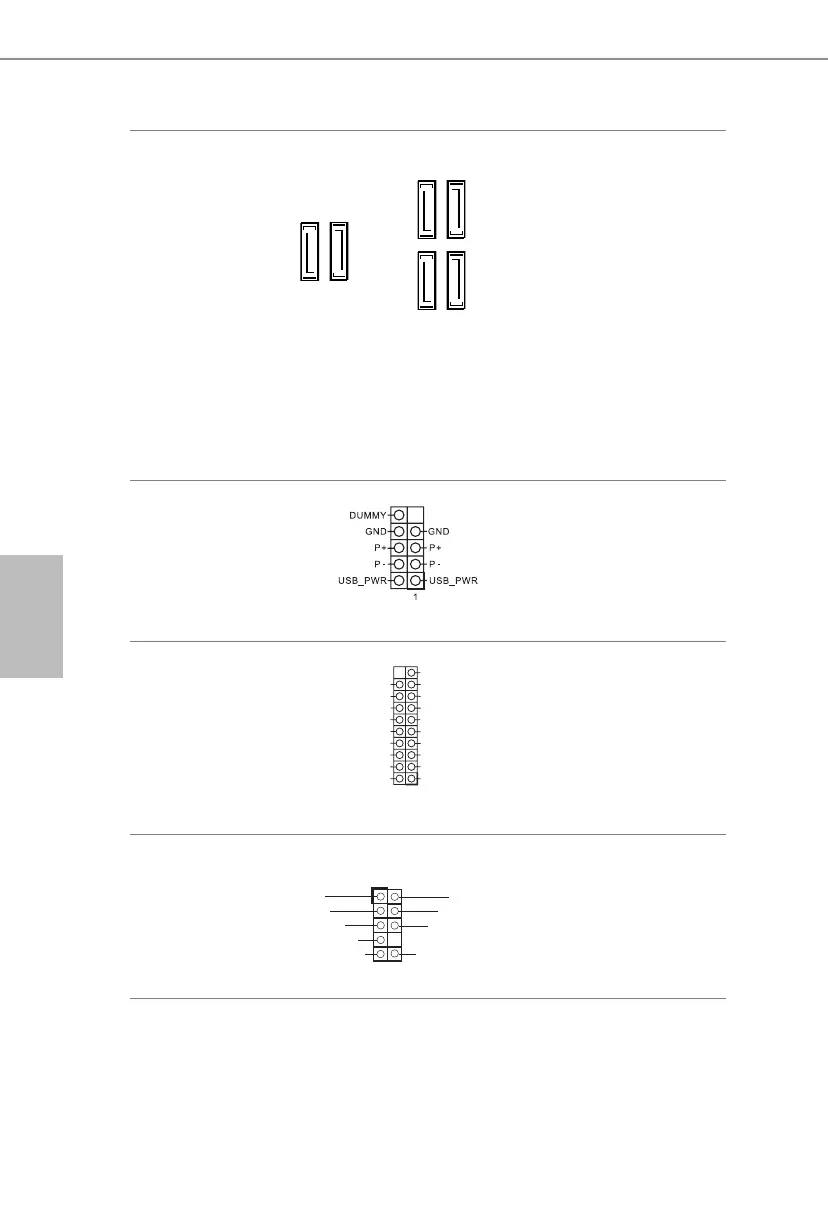

Złącza Serial ATA3
(SATA3_0:
sprawdź s.1, Nr 9
(SATA3_1:
sprawdź s.1, Nr 8
(SATA3_2:
sprawdź s.1, Nr 11
(SATA3_3:
sprawdź s.1, Nr 10
(SATA3_4:
sprawdź s.1, Nr 16
(SATA3_5:
sprawdź s.1, Nr 17
Te sześć złączy SATA3
obsługuje kable danych SATA
dla zewnętrznych urządzeń
pamięci z szybkością transferu
danych do 6,0 Gb/s.
* Jeśli gniazdo M2_1 jest zajęte przez
urządzenie M.2 typu SATA, zostanie
wyłączone SATA3_1.
Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 13)
Na tej płycie głównej znajduje
się jedno złącze główkowe USB
2.0. Złącze główkowe USB 2.0
może obsługiwać dwa porty.
Złącza główkowe USB 3.1
Gen1
(19-pinowe USB3_6_7)
(sprawdź s.1, Nr 7)
Na tej płycie głównej znajduje
się jedno złącze główkowe. To
złącze główkowe USB 3.1 Gen1
może obsługiwać dwa porty.
Złącze główkowe audio
panelu przedniego
(9-pinowe
HD_AUDIO1)
(sprawdź s.1, Nr 20)
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
