ASROCK H370M-ITX/ac User Manual

161
H370M-ITX/ac
Polski
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

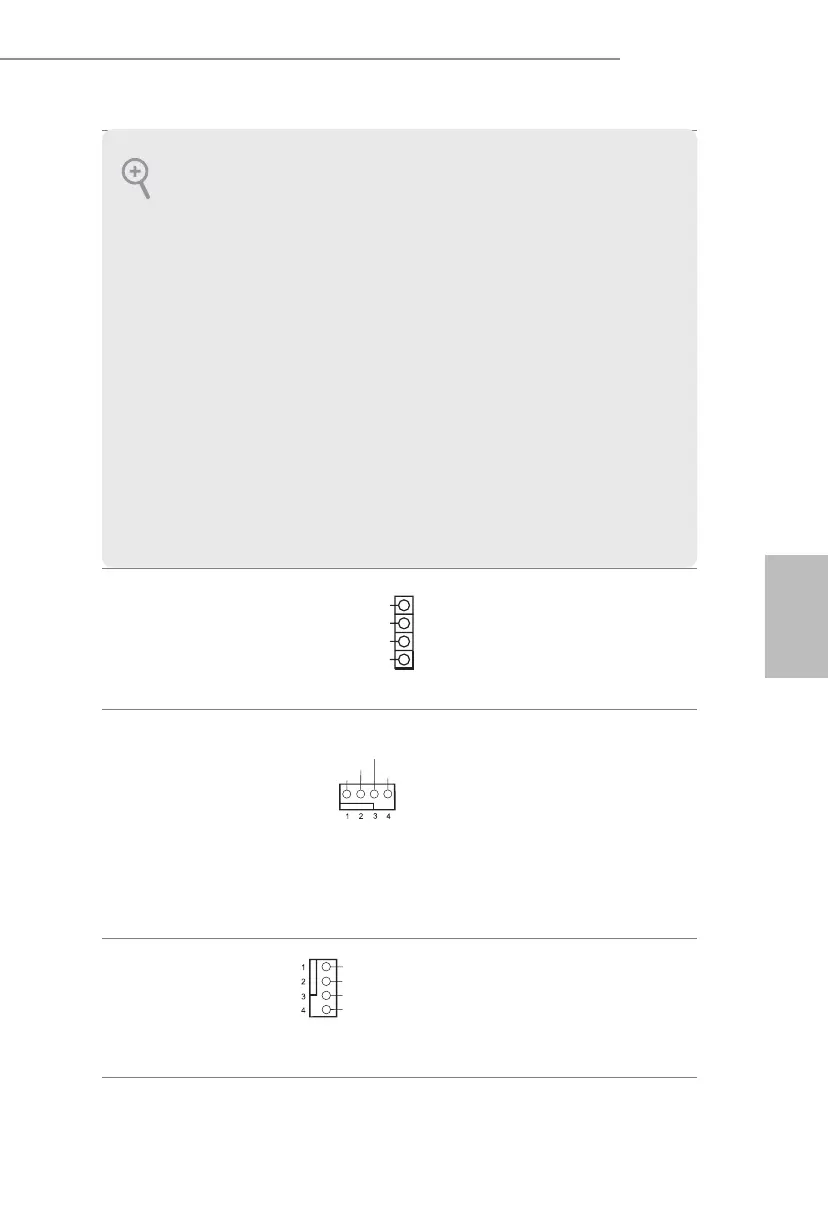

Złącze główkowe głośnika
obudowy
(4-pinowe SPEAKER1)
(sprawdź s.1, Nr 18)
Podłącz to tego złącza
główkowego głośnik obudowy.
Złącze /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 2)
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia
wodnego.. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia
wodnego obudowy, należy je
podłączyć do pinów 1-3.
Złącze wentylatora
obudowy
(4-pinowe CHA_FAN2)
(sprawdź s.1, Nr 6)
Podłącz przewody wentylatora
do złącza wentylatora i dopasuj
czarny przewód do styku masy.
PWRBTN (Przełącznik zasilania):
Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skongurować
sposób wyłączania systemu z użyciem przełącznika zasilania.
RESET (Przełącznik resetowania):
Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik
resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie
wykona normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED
jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się
w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie
uśpienia S4 lub wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy.
Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera
przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania,
diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu
przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopa-
sowany przydział przewodów i przydział pinów.
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
