162
Polski

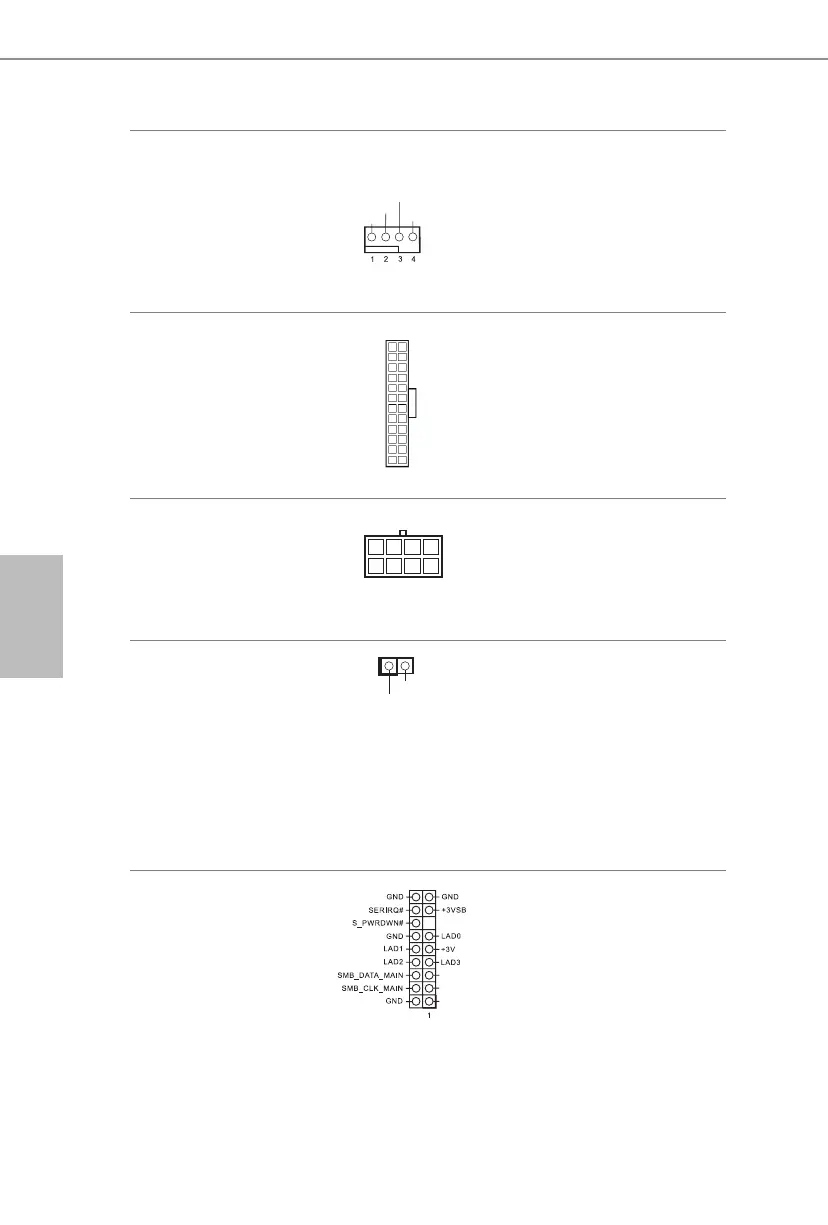

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)
Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli planow-
ane jest podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 5)
Ta płyta główna udostępnia
24-pinowe złącze zasilania
ATX.
Złącze zasilania ATX 12V
(4-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
Podłącz do tego złącza zasilacz
ATX 12V.
Złącze główkowe czujnika
naruszenia obudowy
(2-pinowe CI1)
(sprawdź s.1, Nr 15)
Ta płyta główna obsługuje
funkcję wykrywania
OTWARCIA OBUDOWY,
która wykrywa zdjęcie pokrywy
obudowy. Ta funkcja wymaga
obudowy z konstrukcją
wykrywania naruszenia
obudowy.
Złącze główkowe TPM
(17-pinowe TPMS1)
(sprawdź s.1, Nr 19)
To złącze obsługuje system Trust-
ed Platform Module (TPM), który
może bezpiecznie przechowywać
klucze, certykaty cyfrowe, hasła
i dane. System TPM pomaga
także w zwiększeniu zabezpiec-
zenia sieci, ochronie cyfrowych
danych osobowych i zapewnieniu
integralności platformy.
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
12
1
24
13
5
1
8
4
1
Signal
GND
PCIRST#
FRAME
PCICLK
