ASROCK H370M-ITX/ac User Manual

38
Deutsch

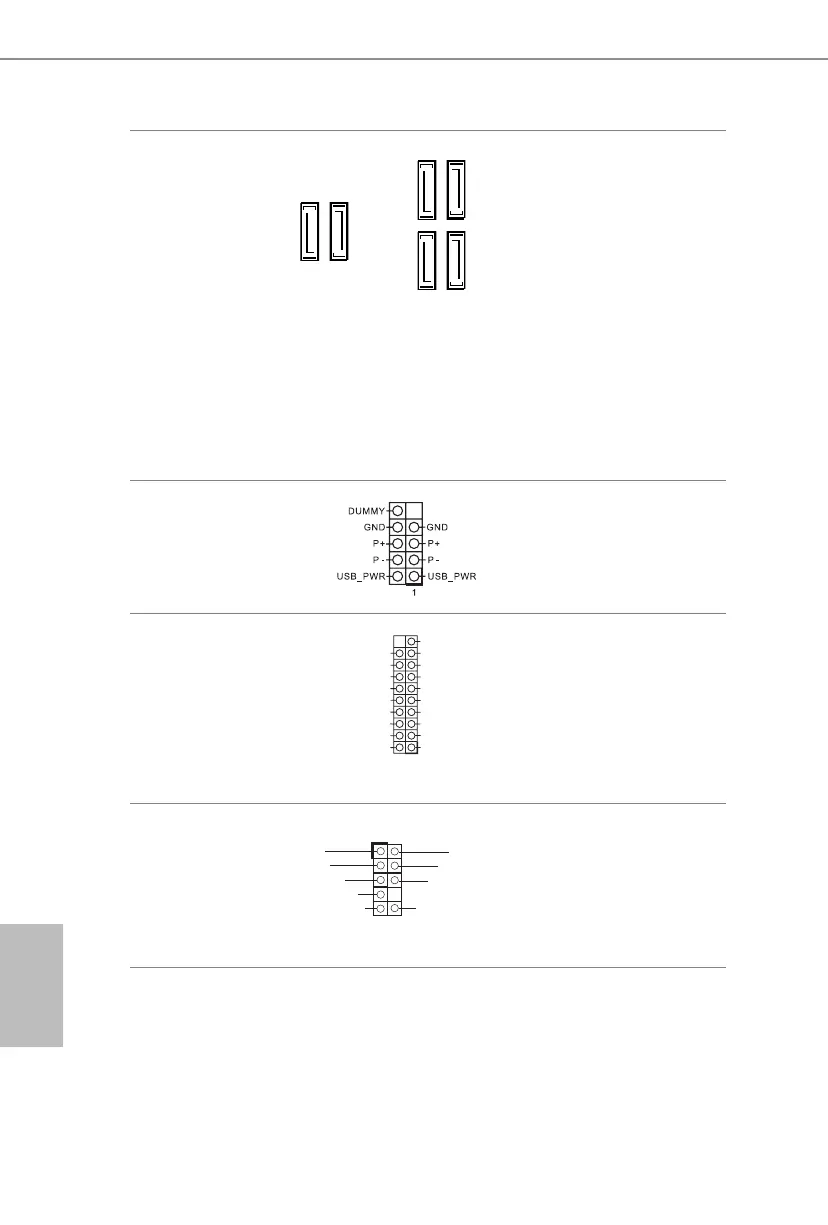

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 9)
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 10)
(SATA3_4:
siehe S. 1, Nr. 16)
(SATA3_5:
siehe S. 1, Nr. 17)
Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.
* Wenn M2_1 durch ein SATA-Typ-
M.2-Gerät belegt ist, wird SATA3_1
deaktiviert.
USB 2.0-Stileiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 13)
Es gibt eine USB-2.0-Stileiste
an diesem Motherboard. Diese
USB 2.0-Stileiste unterstützt
zwei Ports.
USB 3.1 Gen1-Stileiste
(19-polig, USB3_6_7)
(siehe S. 1, Nr. 7)
Es gibt eine Stileiste an diesem
Motherboard. Diese USB-3.1-
Gen1-Stileiste kann zwei Ports
unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 20)
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
