39
Deutsch
H370M-ITX/ac
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

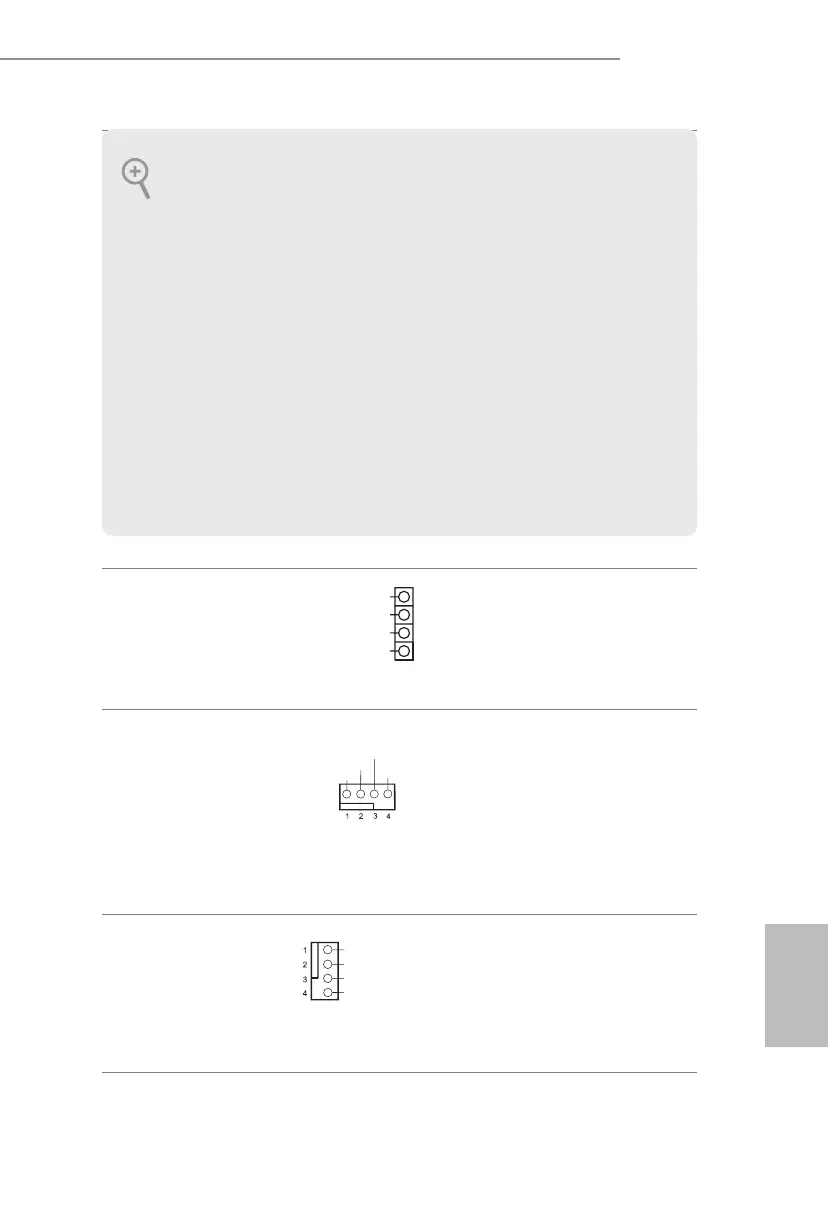

Gehäuselautsprecher-
stileiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 18)
Bitte verbinden Sie den
Gehäuselautsprecher mit dieser
Stileiste.
Gehäuse-/Wasserpumpen-
Lüeranschlusse
(4-polig, CHA_FAN1/
WP)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet
einen 4-poligen Wasserkühlung-
Gehäuselüeranschluss. Falls
Sie einen 3-poligen
Gehäuse-
Wasserkühlerlüer
anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
Gehäuselüeranschluss
(4-polig, CHA_FAN2)
(siehe S. 1, Nr. 6)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört zum
Erdungskontakt.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung
Ihres Systems über die Ein-/Austaste kongurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer
über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet,
wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet.
Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht
hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Laut-
sprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher,
dass Kabel- und Pinbelegung richtig abgestimmt sind.
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
