ASROCK H370M-ITX/ac User Manual

40
Deutsch

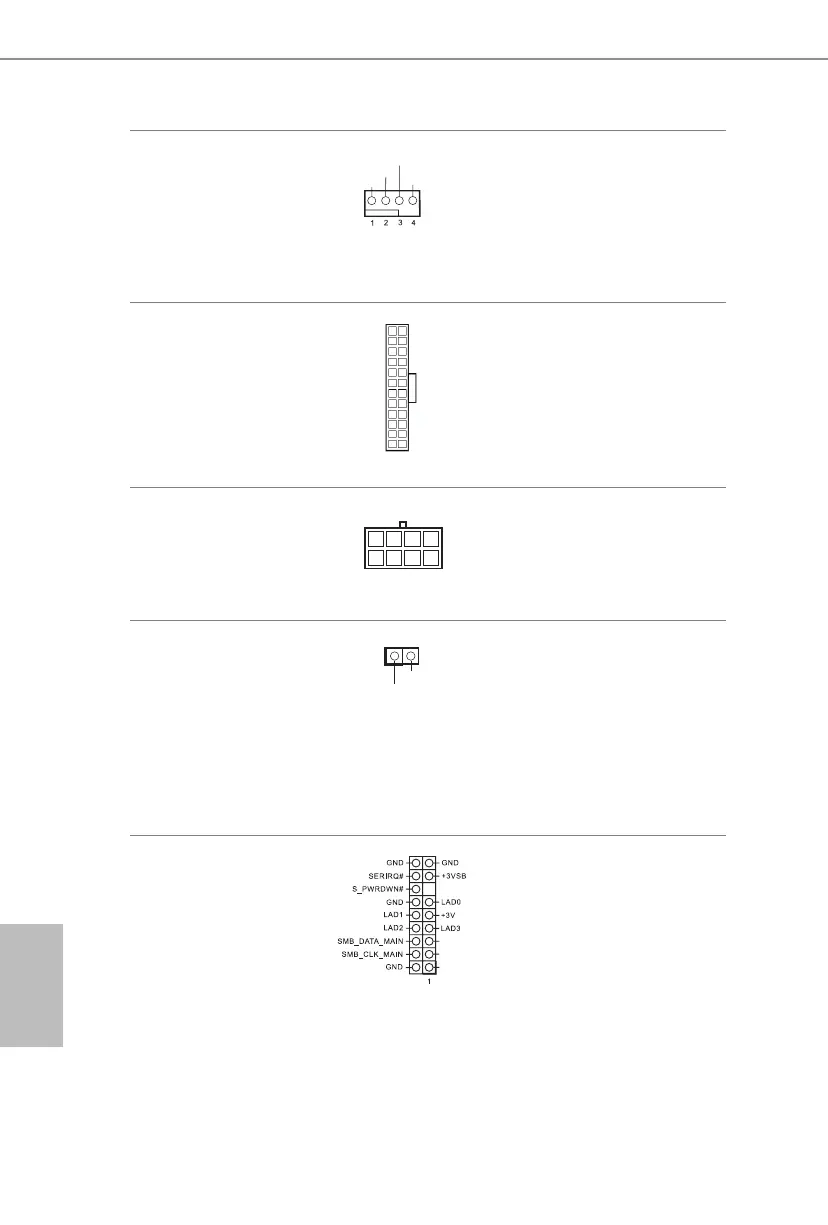

CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
Dieses Motherboard bietet einen
4-poligen CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
ATX-12-V-Netzanschluss
(4-polig, ATX12V1)
(siehe S. 1, Nr. 1)
An diesen Anschluss schließen
Sie ein ATX-12 V-Netzteil an.
Gehäuseeingri-Stileiste
(2-polig, CI1)
(siehe S. 1, Nr. 15)
Dieses Motherboard
unterstützt die Gehäuse-
oen-Erkennung, die erkennt,
wenn die Gehäuseabdeckung
entfernt wurde. Diese
Funktion setzt ein Gehäuse mit
Gehäuseeingrierkennungsdesign
voraus.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 19)
Dieser Anschluss unterstützt das
Trusted Platform Module- (TPM)
System, das Schlüssel, digitale
Zertikate, Kennwörter und
Daten sicher auewahren kann.
Ein TPM-System hil zudem bei
der Stärkung der Netzwerksicher-
heit, schützt digitale Identitäten
und gewährleistet die Plattform-
integrität.
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
12
1
24
13
5
1
8
4
1
Signal
GND
PCIRST#
FRAME
PCICLK
